Звукоізоляційна каркасна перегородка на каркасі 50 мм

Товщина конструкції: 108 мм
ΔRw ≈ 56 дБ

~3178 грн./м²

Порахувати необхідну кількість матеріалів

Альбом інженерних рішень «Звукоизолирующие конструкции»

Конструкція може бути застосована для захисту від повітряного шуму (дитячий плач, розмови). Має обмеження по використанню - висота стель до 3 м.

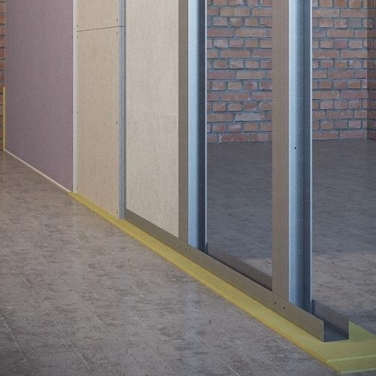

Конструкція звукоізоляційної каркасної перегородки складається з шару звукопоглинаючих плит Шуманет-ЕКО, акустичного триплекса Саундлайн-dB та обшивних листів Саундлайн-ГКЛА з кожної сторони, віброізоляційної стрічки Вібростек-М150, герметика Акуфлекс-ВС, металевих профілів CW50 і UW50.

Зверніть увагу! В конструкції допускається використання різних акустичних плит. Будь ласка, проконсультуйтеся з інженером-акустиком.

Ви можете порахувати приблизну Кошторис звукоізоляції в вашому випадку. Для цього достатньо ввести площу поверхні, яку передбачається ізолювати. Зверніть увагу, кошторис є зразковою, оскільки не враховує індивідуальні особливості Вашого приміщення, а також неможливість відвантаження матеріалів не кратно упаковці.

Показувати кошторис для

м²

Просто введіть свою площу. Кошторис перераховується автоматично

СПЕЦІАЛІЗОВАНІ ЗВУКОІЗОЛЯЦІЙНІ МАТЕРІАЛИ:

Матеріал	Кількість	Од. вим.	Ціна за од., грн.	Сума, грн.
SoundLine-dB триплекс ГВЛ лист 1200х1200х17мм	-	шт.	1354.00	1 1.4 шт.
Гіпсокартон звукоізоляційний NIDA CICHA 12,5 х 1200 х 2000 мм (2,4 м2/лист)	-	шт.	632.62	1 0.834 шт.
Шуманет-ЕКО, склоплита НГ 600 х 1200 х 60 мм, в упаковке 4шт./2,88 м²	-	упак.	1084.37	1 0.333 упак.

Разом:

0.0 грн.

СПЕЦІАЛІЗОВАНІ АКСЕСУАРИ:

Матеріал	Кількість	Од. вим.	Ціна за од., грн.	Сума, грн.
Вібростек М-150 рулон 30м, ширина 150мм, товщина 4 мм (4,5 м2)	-	шт.	1242.00	1 0.067 шт.	0.0
Ultrakustik VS Силіконовий нейтральний герметик картридж, 290мл.	-	шт.	264.50	1 0.6 шт.	0.0

Разом:

0.0 грн.

ЗАГАЛЬНОБУДІВЕЛЬНІ МАТЕРІАЛИ:

Матеріал	Кількість	Од. вим.	Ціна за од., грн.	Сума, грн.
Профіль ПП (CW) 50 стандарт, 3м Стійковий профіль 50/40	-	шт.	174.64	1 0.67 шт.	0.0
Профіль ПНП (UW) 50 стандарт Направляючий профіль, 3м	-	шт.	143.34	1 0.24 шт.	0.0

Разом:

0.0 грн.

Разом (при площі звукоізоляції 1 м²):

0.0 грн.

Вивантажити Кошторис в PDF

Роздрукувати Кошторис

Партнерам

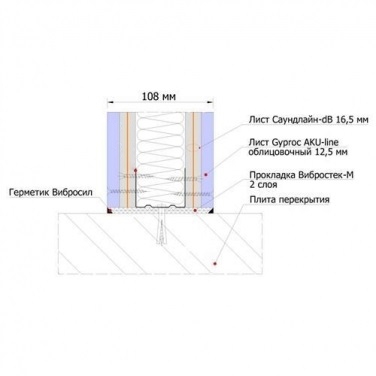

Каркасна звукоізоляційна перегородка примикає до огороджувальних конструкцій виключно через два шари вібродемпфіруючої підкладки Вібростек-М150. Металеві профілі CW50 встановлюються з кроком 600 мм.

Oблицювальні листи гіпсокартону кріпляться з розбігом стиків. Після завершення монтажу звукоізолюючого каркасного облицювання надлишки виступаючої стрічки Вібростек обрізаються, а отриманний стик завповнюють герметиком Акуфлекс-ВС.
