Звукоизоляционная каркасная перегородка на каркасе 50 мм

Толщина конструкции: 108 мм
ΔRw ≈ 56 дБ

~3178 грн./м²

Посчитать необходимое количество материалов

Альбом инженерных решений «Звукоизолирующие конструкции»

Конструкция применима для защиты от воздушного шума (детский плач, речь). Имеет ограничение по применимости - высота потолков до 3 м.

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки "Шуманет ЭКО", акустического триплекса Саундлайн-dB и обшивных листов Саундлайн-ГКЛА, с каждой стороны, виброизоляционной ленты Вибростек-М 150, герметика Акуфлекс-ВС, металлических профилей CW50 и UW50.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., грн.	Сумма, грн.
SoundLine-dB триплекс ГВЛВУ лист 1200х1200х17мм	-	шт.	1354.00	1 1.4 шт.
Гипсокартон звукоизоляционный NIDA CICHA 12,5 х 1200 х 2000 мм (2,4 м2/лист)	-	шт.	632.62	1 0.834 шт.
Шуманет-ЭКО, стеклоплита НГ 600 х 1200 х 60 мм, в упаковке 4шт./2,88 м2	-	упак.	1084.37	1 0.333 упак.

Итого:

0.0 грн.

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., грн.	Сумма, грн.
Вибростек М-150 рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)	-	шт.	1242.00	1 0.067 шт.	0.0
Ultrakustik VS Силиконовый нейтральный герметик картридж, 290мл.	-	шт.	264.50	1 0.6 шт.	0.0

Итого:

0.0 грн.

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., грн.	Сумма, грн.
Профиль ПП (CW) 50 стандарт, 3м Стоечный профиль 50/40	-	шт.	174.64	1 0.67 шт.	0.0
Профиль ПНП (UW) 50 стандарт Направляющий профиль, 3м	-	шт.	143.34	1 0.24 шт.	0.0

Итого:

0.0 грн.

Итого (при площади звукоизоляции 1 м²):

0.0 грн.

Выгрузить смету в PDF

Распечатать смету

Партнерам

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки "Шуманет ЭКО", акустического триплекса Саундлайн-dB и обшивных листов Саундлайн-ГКЛА с каждой стороны, виброизоляционной ленты Вибростек-М 150, герметика Акуфлекс-ВС, металлических профилей CW50 и UW50.

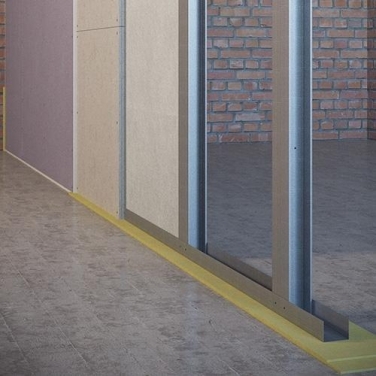

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150. Металлические профили CW50 устанавливаются с шагом 600 мм.

Oблицовочные гипсокартонные листы крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Акуфлекс-ВС.
