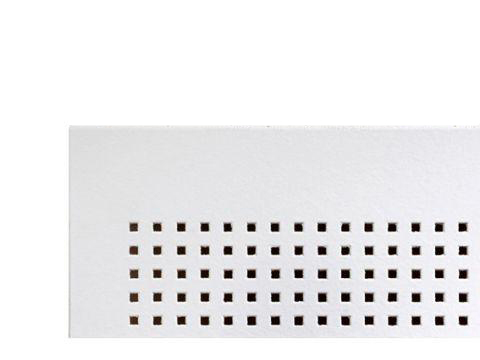

САУНДЛАЙН-АКУСТИКА Квадро Блочна 4ПК

Плити ППГЗ, перфорація «Квадро Блочна». Змонтовані на каркасі, вони є ефективними звукопоглинаючими конструкціями резонансного типу. Суттєве значення для величини низькочастотного звукопоглинання має величина відступу плит від жорсткої поверхні. Збільшення звукопоглинаючих властивостей в ширшому частотному діапазоні забезпечується додатковим розміщенням плит типу Шуманет у внутрішньому просторі між твердою поверхнею і облицюванням.

САУНДЛАЙН-АКУСТИКА Квадро Блочна 4ПК
2400х1200х12 мм *
Ціна за запитом
* Фактичні розміри плит менше на 3,5мм.
** Ціни в регіонах можуть відрізнятися від вказаних. Будь ласка, уточнюйте їх у найближчому до Вас офісі.
Оформити замовлення Потрібна консультація інженера

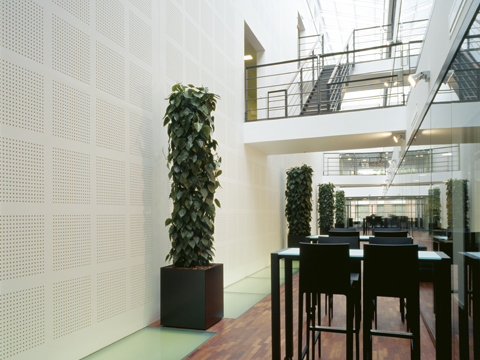

Дивитися фотоальбом
Опис

Область застосування

  • офісні та адміністративні будівлі
  • готелі, холи, переговорні, ресторани
  • школи та дитячі сади, аудиторії, кабінети
  • медичні установи і лікарні та інші приміщення з особливими вимогами до акустики

Склад

ГКЛ, звукопроникне склополотно, яке не підтримує горіння, чорного кольору, клей на водній основі.
Коефіцієнт перфорації - 16,3%

Перфорація «Квадро» випускається як в суцільному, так і в блочному варіанті виконання.

Відмінні особливості:

  • Безшовний дизайн
  • Підвищене звукопоглинання при монтажі з відступом і заповненням акустичною мінватою
  • Екологічний матеріал, стабілізує вологість в приміщенні
  • Зручний монтаж, простий ремонт
  • Фарбування в будь-який колір після монтажу
  • Не підтримує горіння (Г1)
Характеристика

Суцільна перфорація

Дизайн плитТип перфораціїКоефіцієнт перфораціїРобочі* розміри плитКрок несучого профілю, ммТип кромки
ширина, мм довжина, мм 4 ПК 2ФК / 2ПК*** 4ФК***
Квадро суцільна квадратна перфорація 12/25 КВ 23,0 1200 2000** 330
* Фактичні розміри плити САУНДЛАЙН-Акустика 4ПК менше на 3,5 мм.
** За домовленістю між споживачем і виробником допускається випуск плит великих довжин, але не більше 2800мм, кратно кроку перфорації.
*** Панелі з даним типом кромок виробляються під замовлення.


Блочна перфорація

Дизайн плитТип перфораціїПерфорація на кожен блок, відп.Край плити
без перфорації, мм		Коефіцієнт перфораціїРобочі * розміри плитКрок несучого профілю, ммТип кромки 4ПК
поперек плити уздовж плити поперек плити уздовж плити ширина, мм довжина, мм
Квадро блочна квадратна перфорація 12/25 КВ 43 19 69 69 16,3 1200 2400 300
  •
* Фактичні розміри плит менше на 3,5 мм

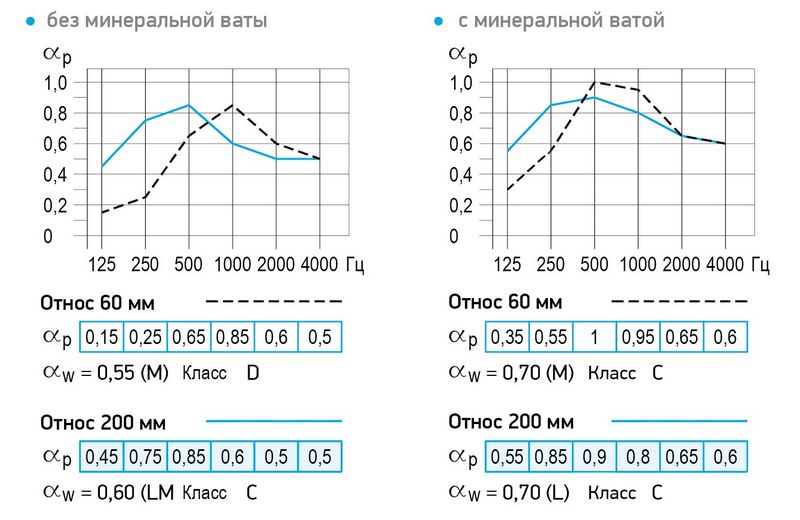

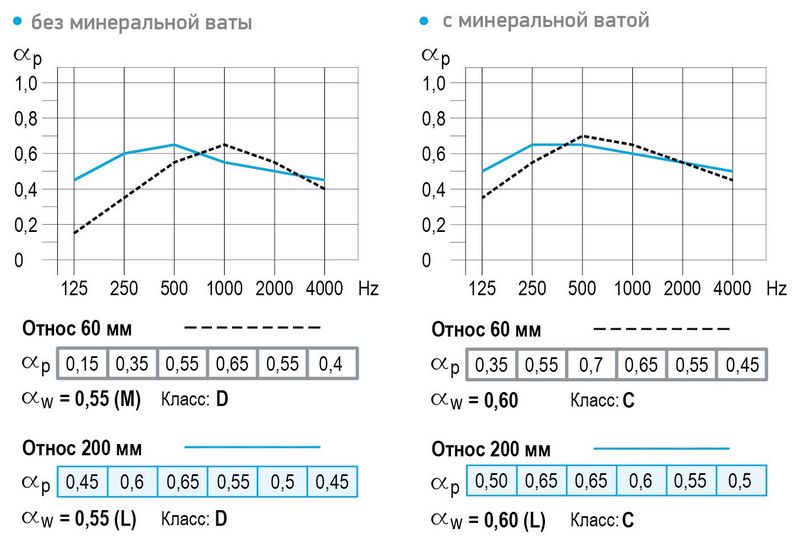

Акустичні характеристики


Квадро блочна, острівна квадратна перфорація 12/25 КВ





Квадро, суцільна квадратна перфорація 12/25 КВ



Монтаж

Порядок монтажу

1. Стиковка плит
2. Перевірка правильності малюнка
3. Кріплення плит саморізами до каркасу з профілів
4. Шпаклювання місць установки шурупів і закладення шва
5. Зачистка швів, грунтовка і фарбування




Сертифікат
Завантажити всі сертифікати в одному архіві ZIP, 14.87 Мб

Для друку сертифікатів у форматі pdf необхідна програма Adobe Reader (завантажити її безкоштовно можна тут), для того щоб роздрукувати документ виберіть з меню "файл" функцію "друк", далі у вікні друку в розділі масштабування сторінки необхідно вибрати "підігнати під область друку".

Сертифікати та патенти (Україна)

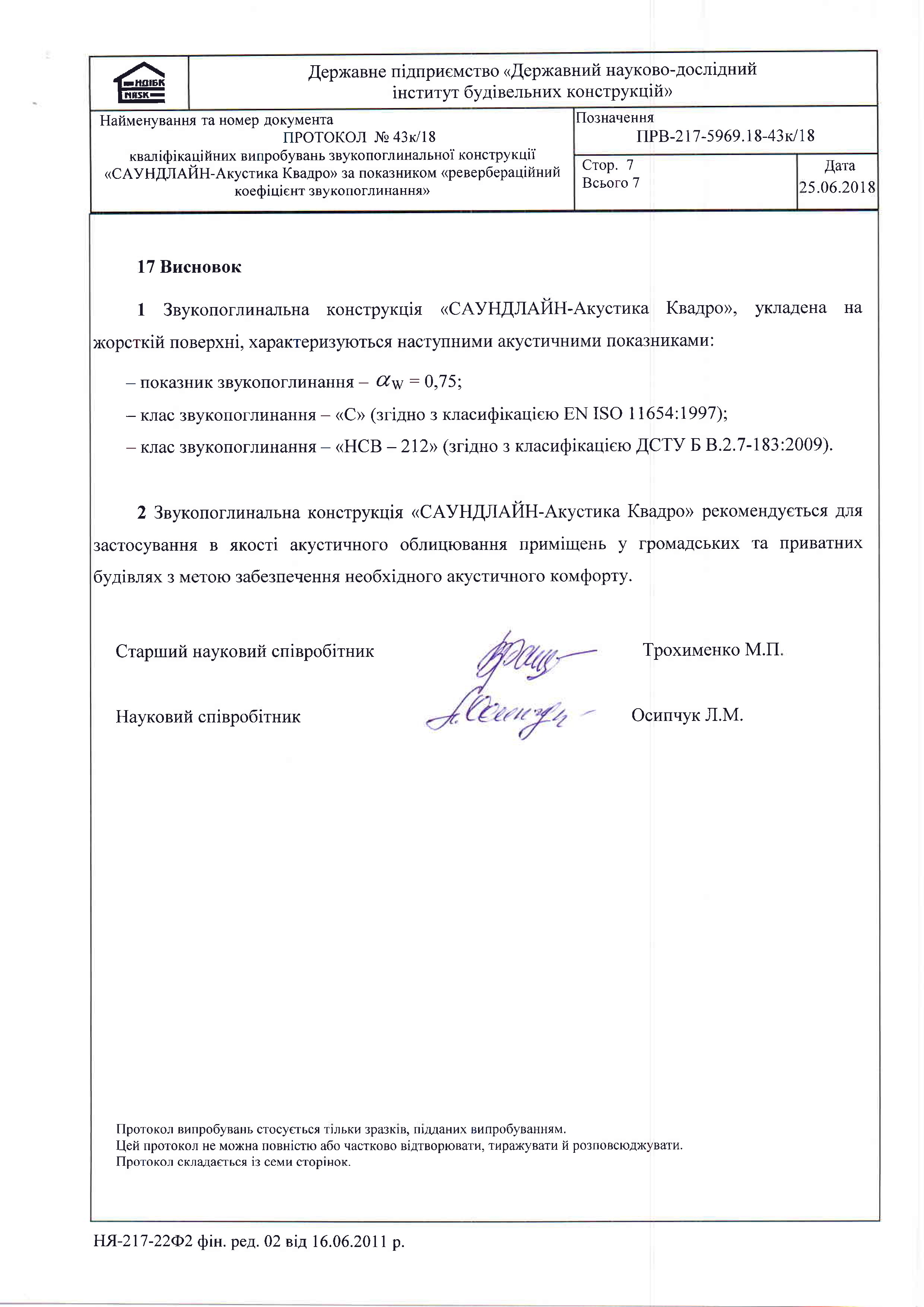

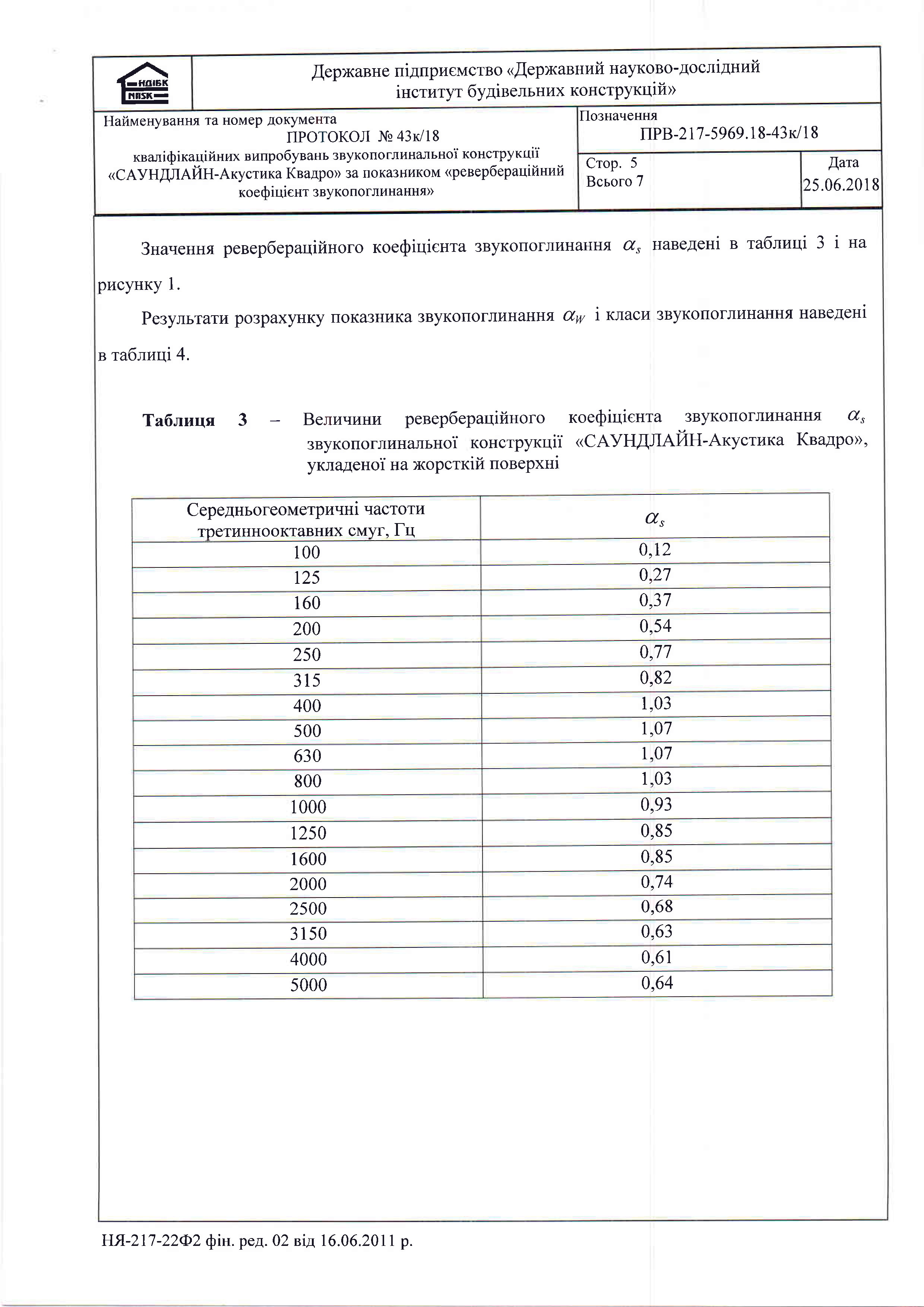

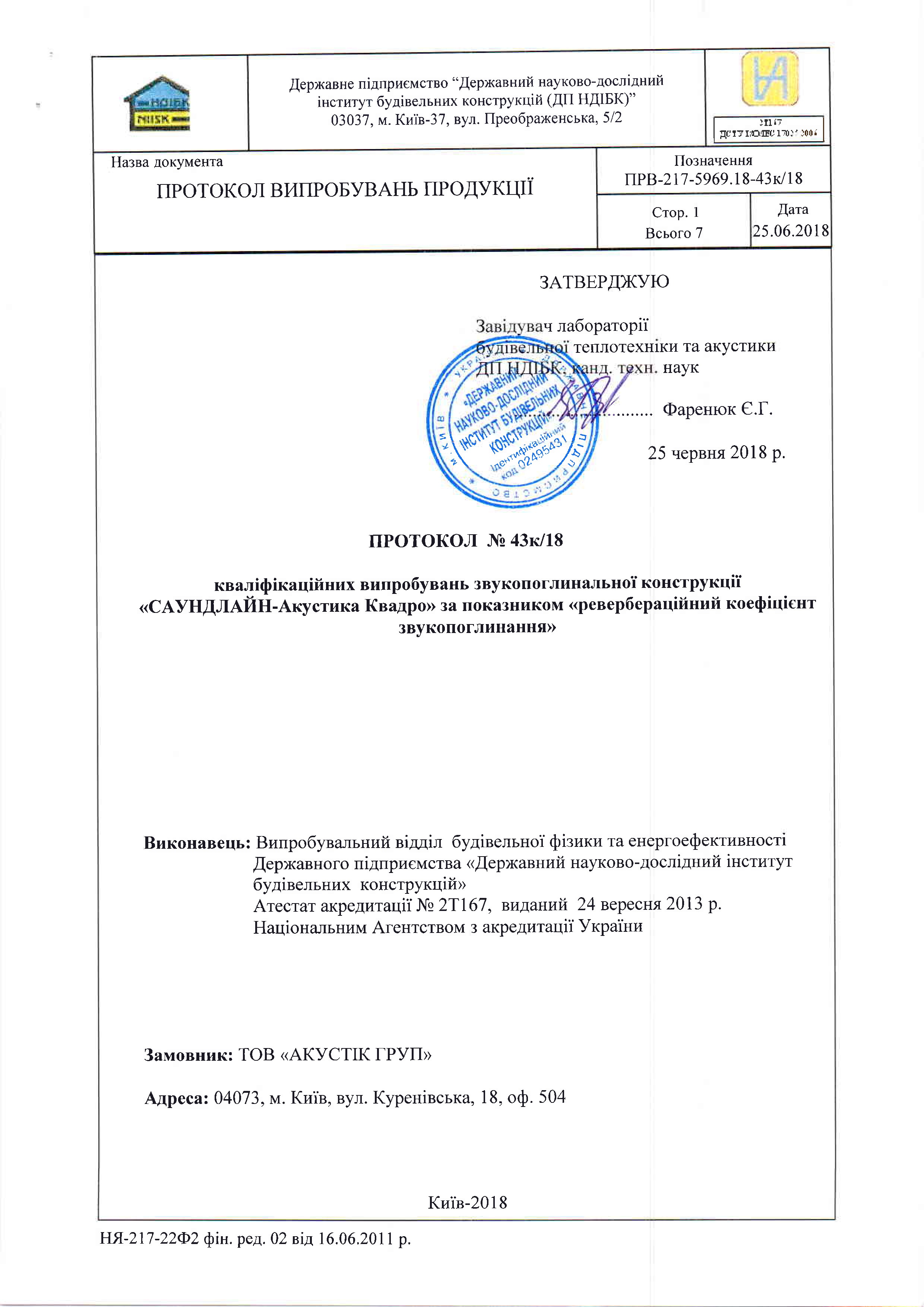

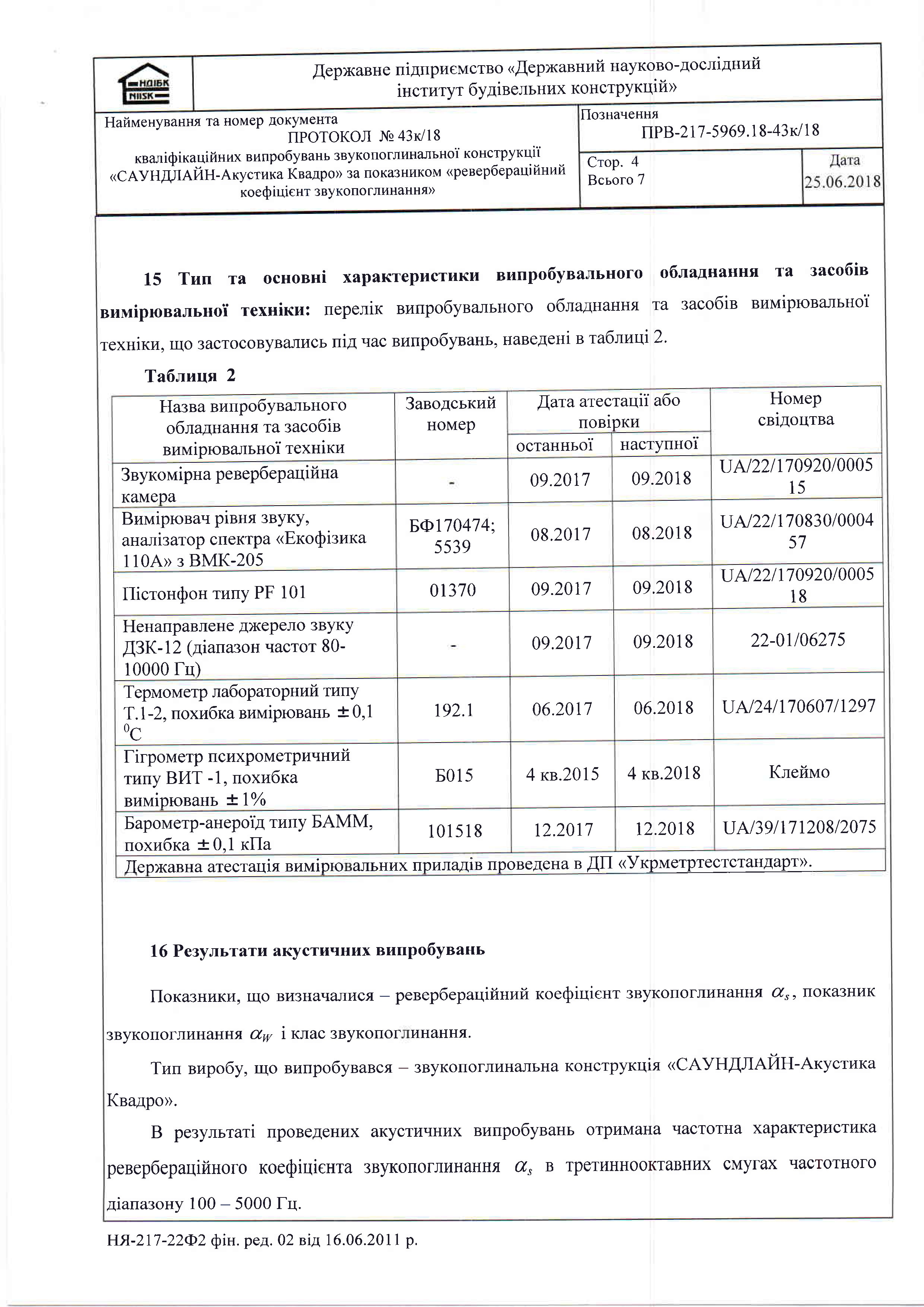

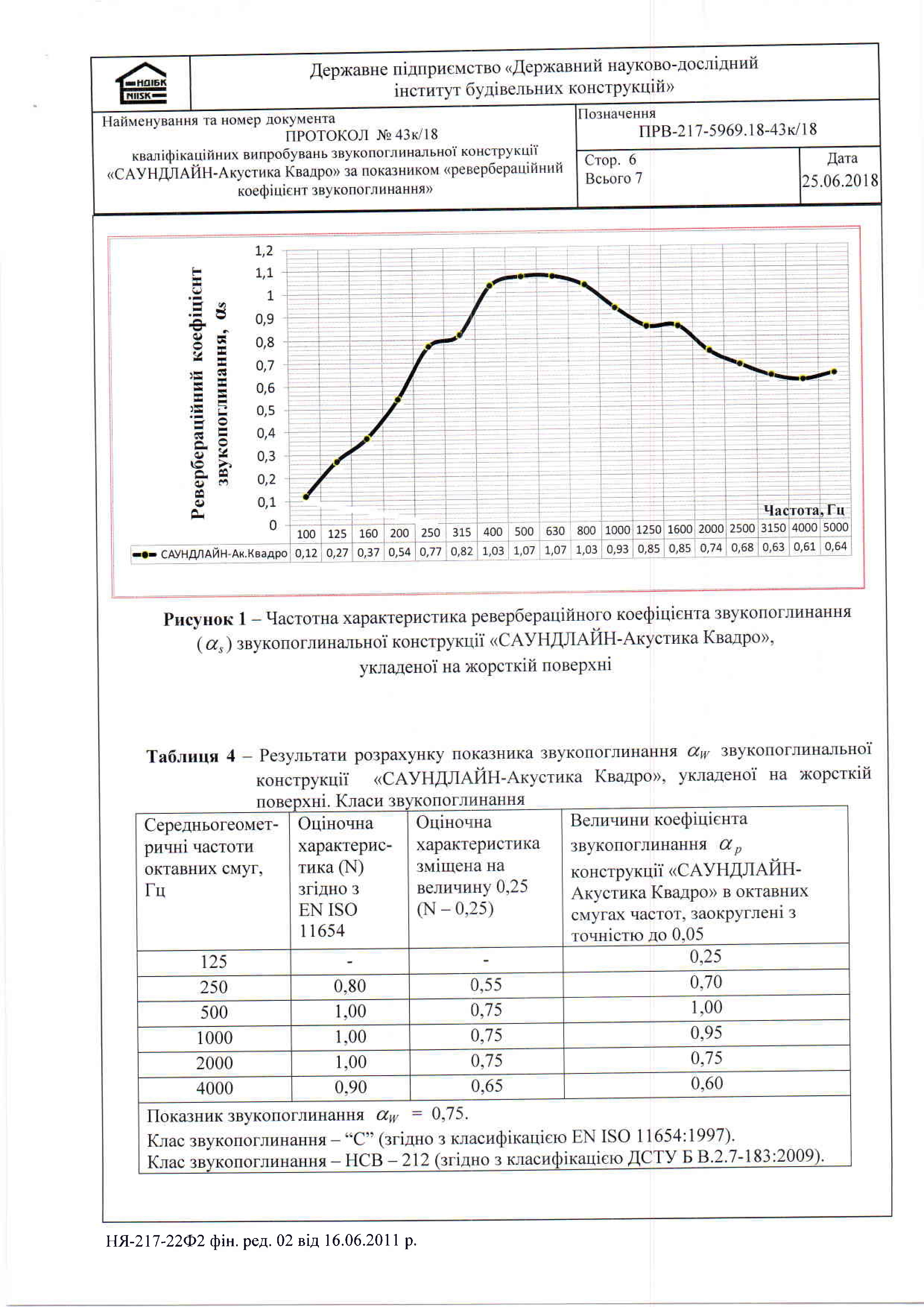

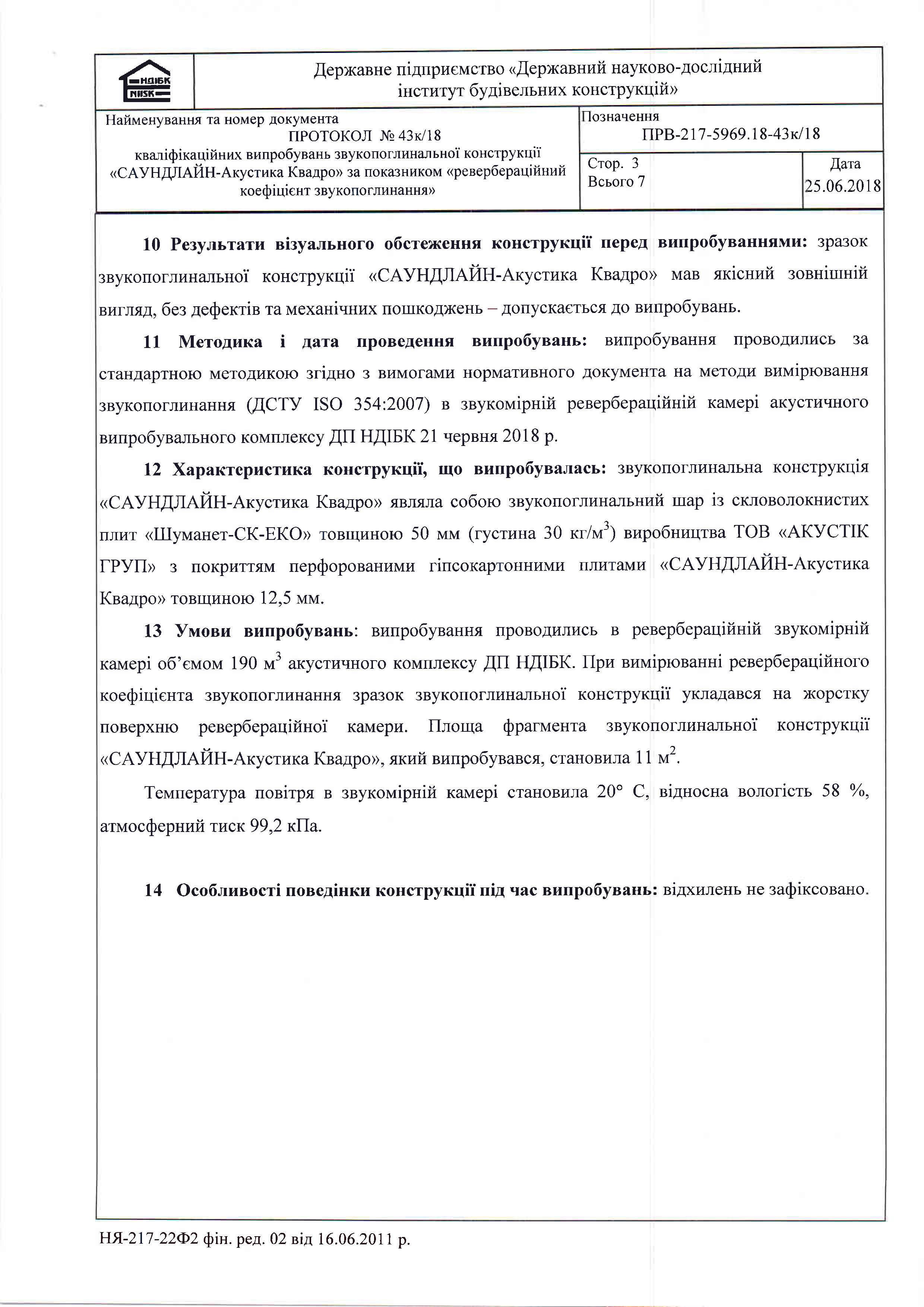

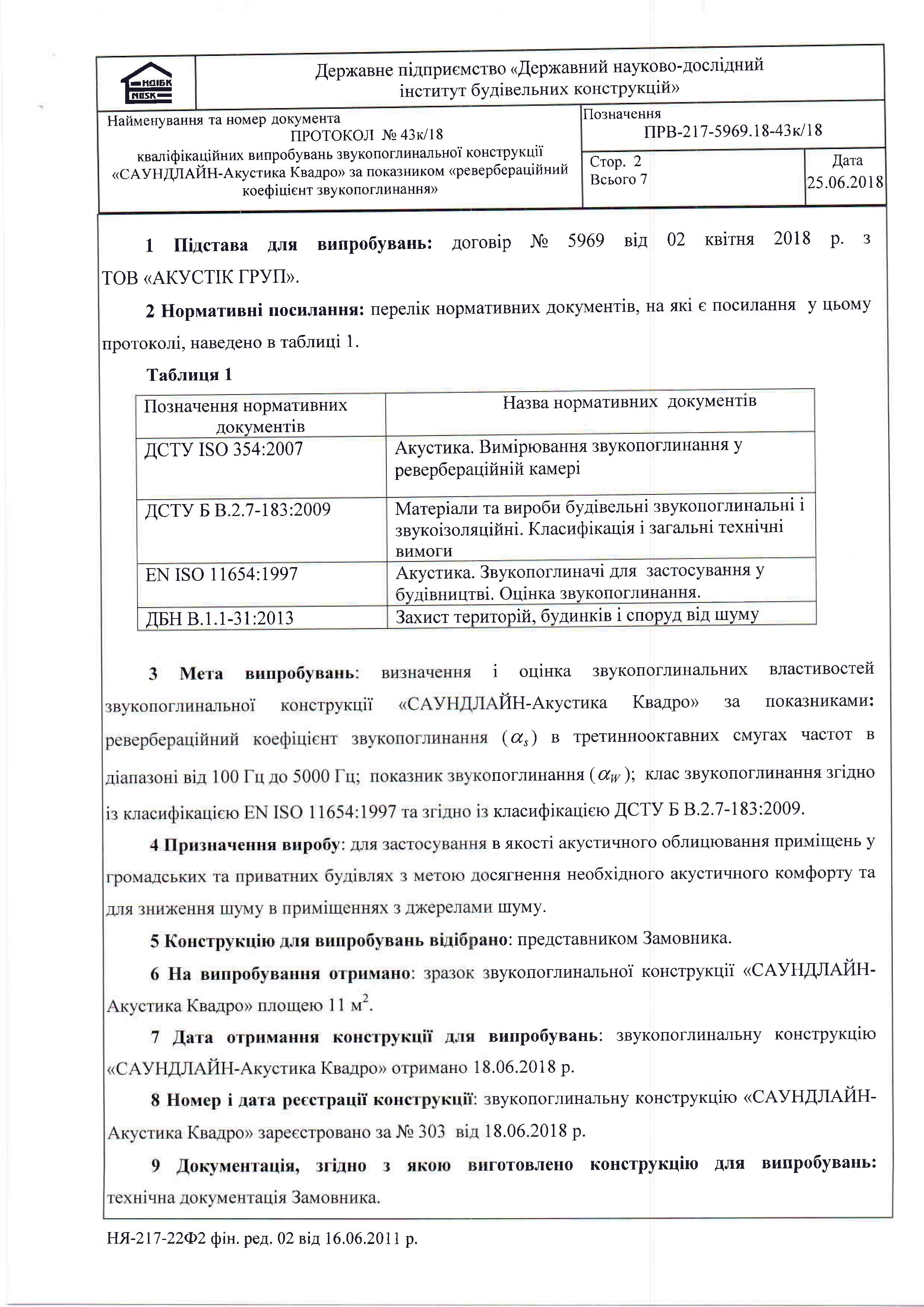

Акустичний протокол

САУНДЛАЙН-АКУСТИКА Квадро Блочна 4ПК. Акустичний протокол PDF, 694.11 Кб

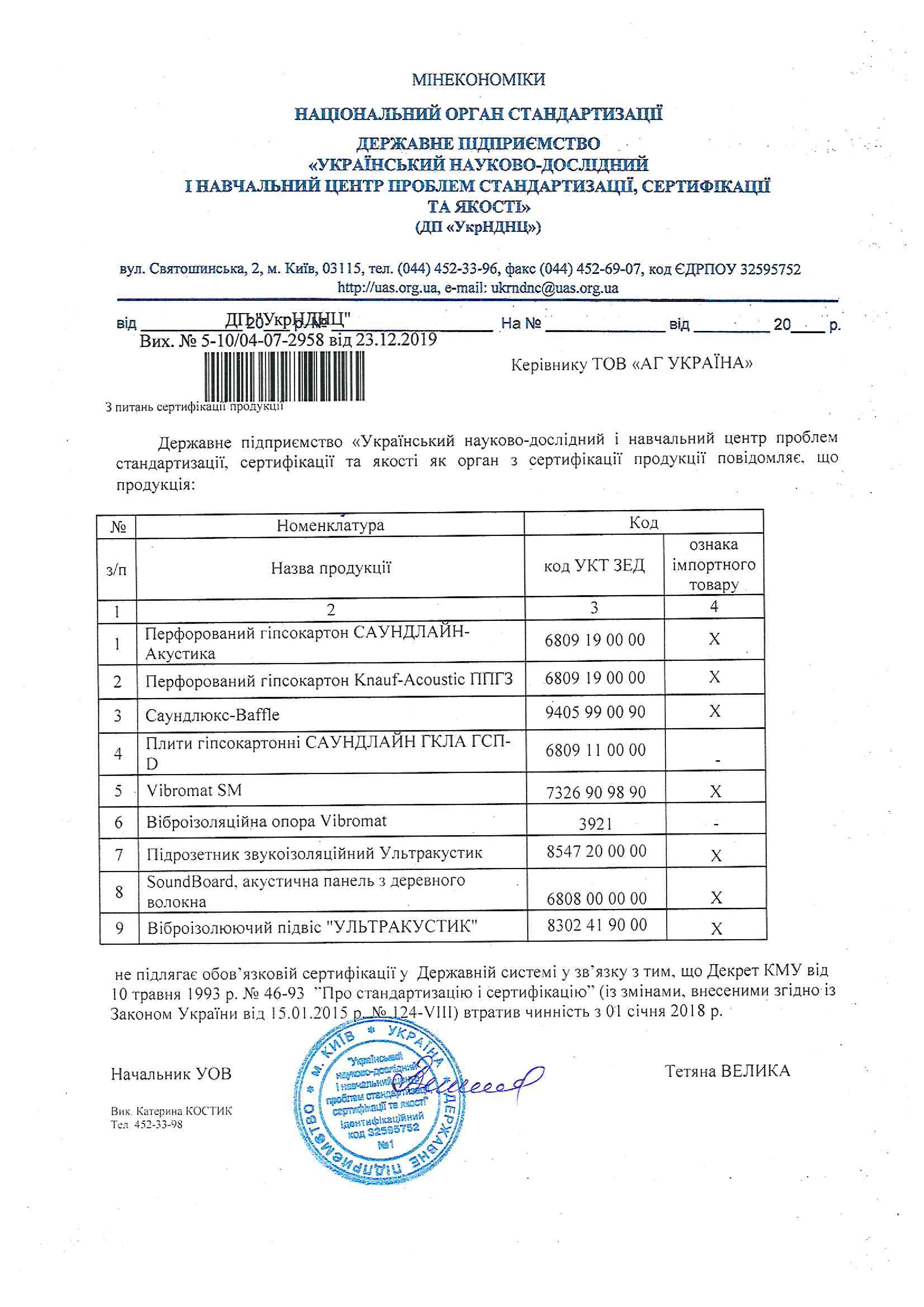

Відмовний лист

САУНДЛАЙН-АКУСТИКА Квадро Блочна 4ПК. Відмовний лист PDF, 259.15 Кб

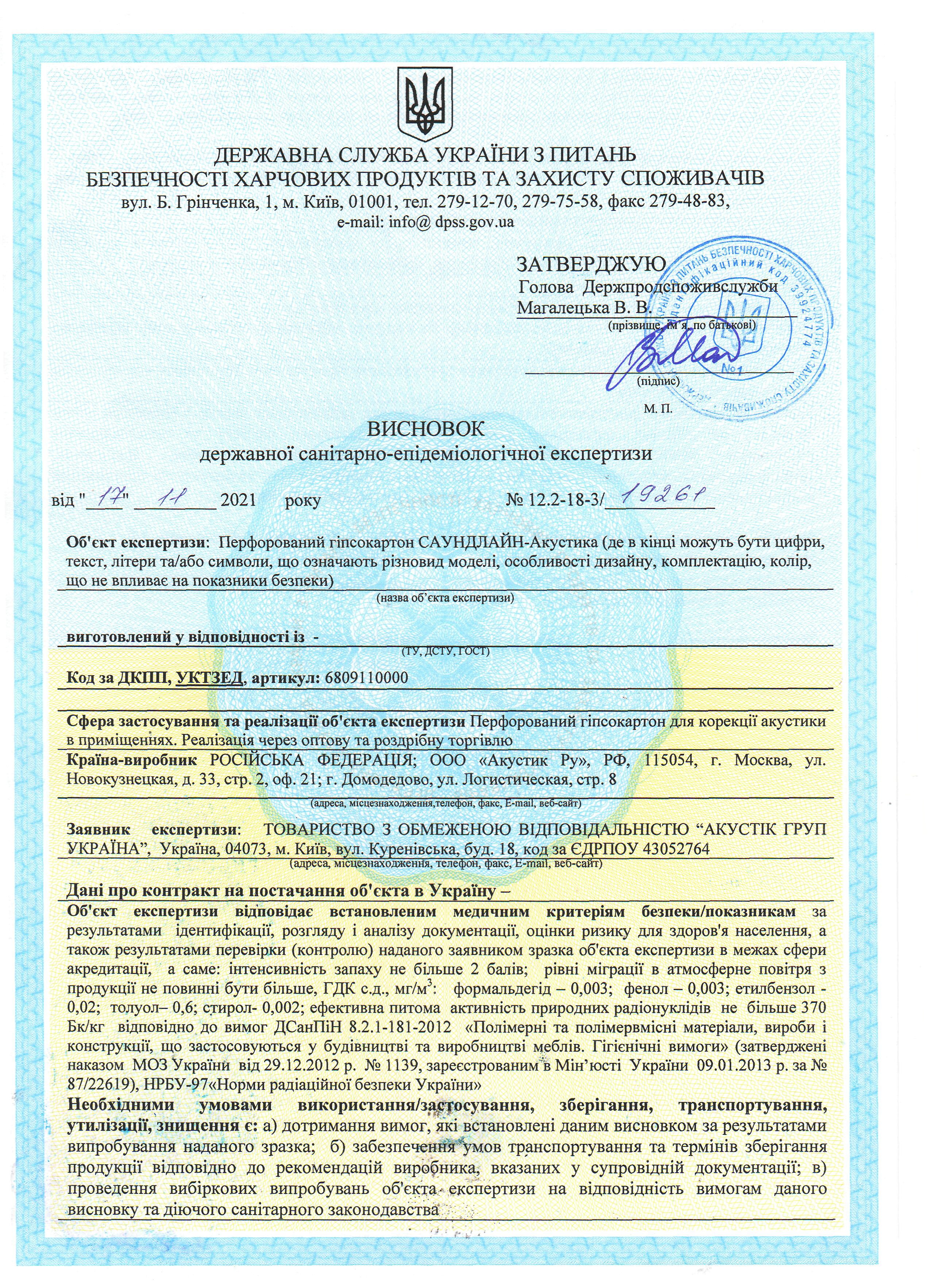

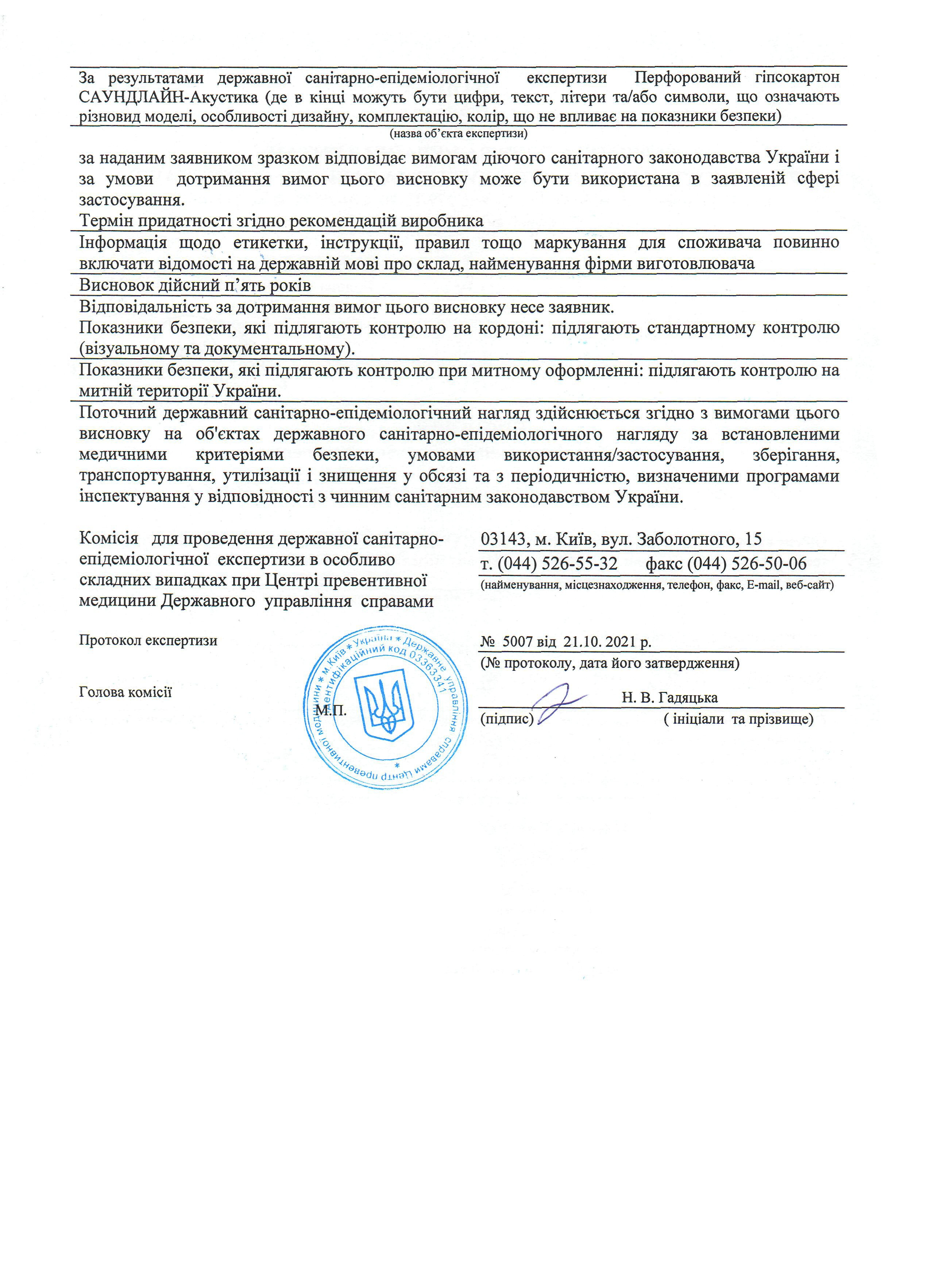

Санітарно-епідеміологічний висновок

САУНДЛАЙН-АКУСТИКА Квадро Блочна 4ПК. Санітарно-епідеміологічний висновок PDF, 14.27 Мб
