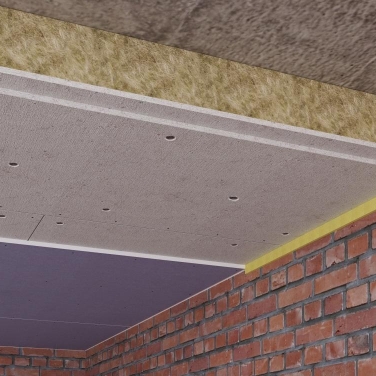

ЗІПС-Сінема. Звукоізоляційне безкаркасне облицювання (133 мм)

  • Товщина конструкції: 133 мм
  • ΔRw ≈ 16-18 дБ
~2744 грн.2
Порахувати необхідну кількість матеріалів

Повністю готова до монтажу система для максимальної звукоізоляції. Ефективна з 80 Гц.

Звукоізолююча панельна система високого рівня. Вирішує більшу частину завдань по забезпеченню нормативної звукоізоляції в громадських приміщеннях з рівнями шуму високої інтенсивності (концертні зали, кінотеатри, нічні клуби, тощо). Працює в діапазоні від 80 Гц.

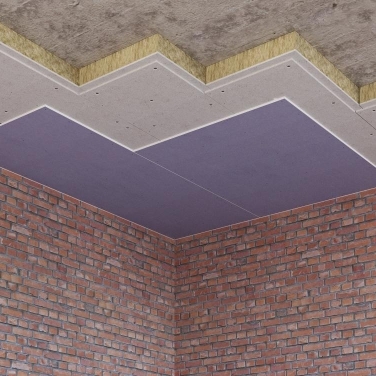

Конструкція звукоізоляційного безкаркасного облицювання складається з повністю готових до застосування сендвіч-панелей ЗІПС-Сінема товщиною 120 мм, з виконаними в них віброізолюючими вузлами кріплення, комплекту спеціального кріплення, віброізоляційної стрічки Вібростек-М 100, фінішних листів гіпсокартону та герметика Акуфлекс-ВС. Панелі ЗІПС-Сінема закріпляються до перекриття тільки через існуючі в них вузли кріплення, від усіх стін та колон відокремлюються двома шарами стрічки Вібростек-М150.

Ви можете порахувати приблизну Кошторис звукоізоляції в вашому випадку. Для цього достатньо ввести площу поверхні, яку передбачається ізолювати. Зверніть увагу, кошторис є зразковою, оскільки не враховує індивідуальні особливості Вашого приміщення, а також неможливість відвантаження матеріалів не кратно упаковці.

Показувати кошторис для
м2
Просто введіть свою площу. Кошторис перераховується автоматично

СПЕЦІАЛІЗОВАНІ ЗВУКОІЗОЛЯЦІЙНІ МАТЕРІАЛИ:

Матеріал Кількість Од. вим. Ціна за од., грн. Сума, грн.
Гіпсокартон звукоізоляційний NIDA CICHA
12,5 х 1200 х 2000 мм (2,4 м2/лист)
- шт. 632.62 1 0.417 шт. 0.0
ЗІПС-Сінема, сендвіч-панель з комплектом кріплення
600 х 1200 х 120 мм, 0,72 м2 (в поддоне 20/30 шт.)
- шт. 1674.67 1 1.4 шт. 0.0
Разом:
0.0 грн.

СПЕЦІАЛІЗОВАНІ АКСЕСУАРИ:

Матеріал Кількість Од. вим. Ціна за од., грн. Сума, грн.
Вібростек М-150
рулон 30м, ширина 150мм, товщина 4 мм (4,5 м2)
- шт. 1242.00 1 0.067 шт. 0.0
- шт. 264.50 1 0.2 шт. 0.0
Разом:
0.0 грн.
Разом (при площі звукоізоляції 1 м2):
0.0 грн.

Партнерам





1. Підготовка поверхні до монтажу

Панельна система ЗІПС монтується на існуючі стіни, виконані з бетону, блоків або цегли, залізобетонні монолітні колони, а також плити міжповерхових перекриттів. Не рекомендується монтувати панельну систему на конструкції товщиною менше 80 мм. До початку монтажних робіт поверхня стін і стелі повинна бути вирівняна штукатурною сумішшю. Допускаються нерівності та відхилення не більше 10 мм на погонний метр поверхні.

1. Подготовка поверхности к монтажу

2. Початок монтажу

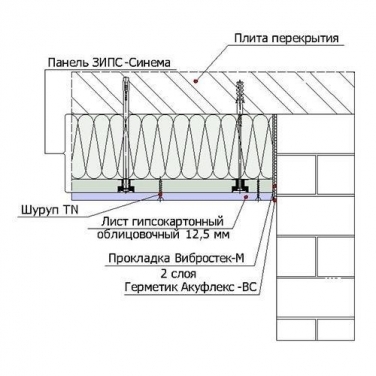

До бічних стін і стелі торці сендвіч-панелей повинні примикати через два шари віброізоляційної стрічки Вібростек-М. Стрічка наклеюється та фіксується за допомогою герметика Акуфлекс-ВС. На підлогу панельну систему спирають через два шари віброізоляційної стрічки Вібростек-М. Прокладка Вібростек-М також обов'язково повинна підкладатись під торці гіпсоволокнистих і гіпсокартонних листів, застосованих в системі. Якщо панельна система монтується на стелю, на всіх приляганнях до бічних поверхонь використовується віброізоляційна стрічка Вібростек-М в 2 шари.

2. Начало монтажа

3. Установка сендвіч-панелей

У кожній сендвіч-панелі є 8 вібровузлів для її закріплення до поверхні. Панелі повинні монтуватися виключно через вібровузли. Монтаж сендвіч-панелей зручніше вести знизу вгору, зліва направо. У першій панелі підрізають гребені по короткій та довгій сторонах, у наступних панелей першого ряду - тільки по довгій стороні. Панелі встановлюють наступним чином: панель прикладається до стіни, безпосередньо через вібровузли свердлять отвори в стіні/стелі глибиною 60 мм.

В отримані отвори вставляються пластмасові дюбелі, в які попередньо на декількох витках різьблення, не допускаючи розширення дюбеля, угвинчується шуруп з шайбою. Після того як дюбель вставлений в просвердлений отвір, його забивають до упору за допомогою молотка і загвинчують з підкладеної під його головку конусної шайби.

3. Установка сэндвич-панелей


УВАГА! Головка гвинта топиться в поверхню вібровузла не більше, ніж на 1-2 мм!

4. Підрізка панелей

Сендвіч-панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між собою саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізатися, при цьому підрізана частина переходить на наступний ряд. Розкроюються сендвіч-панелі за допомогою інструменту, шар вати обрізається гострим ножем.

4. Подрезка панелей

5. Розбіжка стиків

Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків в сусідніх рядах. Розбіжка стиків повинна складати не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гіпсоволокнистих або гіпсокартонних листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм.

5. Разбежка стыков

6. Особливості використання елементів кріплення

Якщо сендвіч-панель повністю розміщується на поверхні стіни - її монтаж здійснюється тільки за допомогою шести вібровузлів кріплення (центральні вузли не використовуються). Якщо стінова панель підлягає підрізці - використовуються всі доступні вузли кріплення. При монтажі сендвіч-панелей на стелю, додатково використовуються два центральних вібровузли, в які вставляються металеві анкерні гвинти. Аналогічним чином до стін монтуються панелі ЗІПС-Сінема. У комплекті кріплення для установки сендвіч-панелей на стелю є два типи анкерних гвинтів - стандартні (довжина яких на 50 мм більше товщини сендвіч-панелі) та укорочені. Укорочені анкерні гвинти застосовуються для монтажу на пустотні плити міжповерхових перекриттів.

6. Особенности в использовании крепежных элементов

7. Фінішний шар листів гіпсокартону

Після завершення монтажу стики між сендвіч-панелями обробляються герметиком Акуфлекс-ВС. До отриманої поверхні закріплюють фінішний шар листів гіпсокартону товщиною 12,5 мм. Листи повинні примикати до суміжних поверхонь також через віброізоляційну стрічку Вібростек-М в 2 шари відповідно до п.2 цієї інструкції. При монтажі листів гіпсокартону використовуються саморізи 3,9х41 мм. Саморізи не повинні потрапляти на вібровузли сендвіч-панелей. Крок саморізів по вертикалі складає 200 мм, по горизонталі - 400 мм.

7. Финишный слой листов AKU-line

8. Заключний етап

Надлишки виступаючої стрічки Вібростек-М обрізають врівень з фінішним шаром листів гіпсокартону. Шви заповнюють віброакустичним силіконовим герметиком. Для отримання якісного шва, рекомендується використовувати малярний скотч, який наклеюється на поверхні, що утворюють кут. За необхідності поверхню панельної системи додатково вирівнюється під фінішну обробку.

8. Заключительный этап
