ЗІПС-Сінема, сендвіч-панель

Звукоізоляційна панельна система високого рівня ЗІПС-Сінема (індекс додаткової ізоляції повітряного шуму ΔRw = 16-18 дБ) - здатна вирішити більшу частину завдань по забезпеченню нормативної звукоізоляції в громадських приміщеннях з рівнями шуму високої інтенсивності (концертні зали, кінотеатри, нічні клуби і т. д.). Працює в діапазоні від 80 Гц.

ЗІПС-Сінема, сендвіч-панель з комплектом кріплення
600 х 1200 х 120 мм, 0,72 м2 (в поддоне 20/30 шт.)
1674.67 грн./шт.
2325.76 грн./м²
* Ціни в регіонах можуть відрізнятися від вказаних. Будь ласка, уточнюйте їх у найближчому до Вас офісі.
Опис

Сендвіч-панель ЗІПС-Сінема дозволяє домогтися максимального зниження рівня повітряних шумів при використанні в якості допоміжної шумоізоляції (індекс додаткової ізоляції повітряного шуму ΔRw = 16–18 дБ). Характеризується найширшим діапазоном ізольованих частот (від 80 Гц) і найвищим рівнем зниження шумів (26 дБ на 1,6 кГц) з усієї лінійки продуктів.

Склад

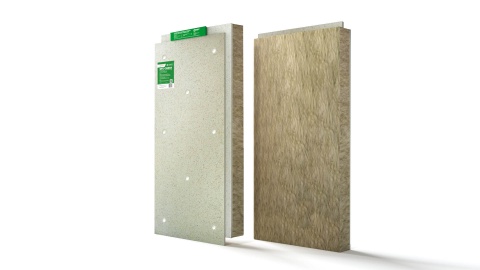

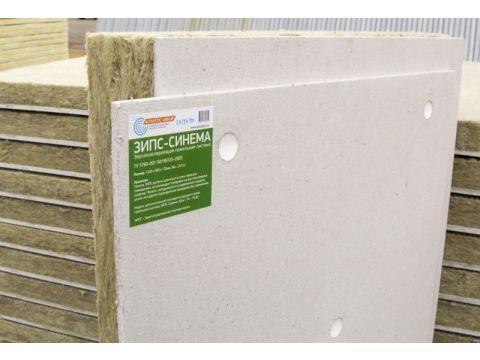

Панель товщиною 120 мм складається з двох шарів: мінерального базальтового волокна і листів ГВЛ. У масив панелі вмонтовані віброізоляційні вузли, через які ЗІПС-Сінема кріпиться до несучої поверхні. Монтаж системи передбачає подальше облицювання листами акустичного гіпсокартону САУНДЛАЙН ГКЛА товщиною 12,5 мм.

Область застосування

Система може використовуватися для забезпечення додаткової звукоізоляції в приміщеннях з високим рівнем шумів, наприклад, в офісах, які знаходяться в близькості від виробництв, приміщеннях кінотеатрів, студій звукозапису, клубів.

Відмінні особливості

  • Захист авторських прав патентом;
  • Прийнятна ціна панелей ЗІПС-Сінема;
  • Не вимагає монтажу додаткових каркасних конструкцій;
  • Максимальна звукоізоляція;
  • Фальцеве з'єднання панелей;
  • Можливість використання в приміщеннях з різною специфікою.

Зберігання

Панелі ЗІПС повинні зберігатися в сухих закритих приміщеннях, що унеможливлюють попадання на них атмосферних опадів. Панелі укладаються на дерев'яні піддони, дошки або інші подібні матеріали без провисання.

Характеристика

Розміри:
Робочий розмір (без площі гребенів) панелей: 1200 х 600 мм.
Товщина панелі: 120 мм.
Товщина системи: 133 мм.

Фізичні характеристики:
Вага панелі: 21 кг.
Поверхнева щільність системи: 41 кг/м2.

Ізоляція повітряного шуму:

Частота, Гц100125160200250315400500
Значення додаткової звукоізоляції за допомогою панельної системи ЗІПС-Сінема, дБ 8,0 10,0 13,0 16,0 18,0 19,0 24,0 24,0
Сумарна звукоізоляція цегляної перегородки товщиною 120 мм, з облицюванням панельною системою ЗІПС-Сінема,дБ 48,0 43,0 53,0 54,0 57,0 59,0 64,0 70,0
Частота, Гц630800100012501600200025003150
Значення додаткової звукоізоляції за допомогою панельної системи ЗІПС-Сінема, дБ 25,0 23,0 24,0 24,0 26,0 25,0 24,0 22,0
Сумарна звукоізоляція цегляної перегородки товщиною 120 мм, з облицюванням панельною системою ЗІПС-Сінема,дБ 73,0 75,0 79,0 84,0 85,0 87,0 87,0 87,0

Індекс додаткової ізоляції повітряного шуму панельної системи ЗІПС-Сінема: ΔRw = 16 – 18 дБ.

Комплектація

У комплект кріплення для ЗІПС-СІНЕМА входять:

НазваФотоКількість
Саморіз універсальний ∅5х152 мм
6 шт.
Дюбель універсальний Fischer ∅8х50 мм
6 шт.

Анкер металевий ∅8х172 мм

2 шт.

Саморіз MN по ГВЛ ∅3,9х30 мм

10 шт.

Саморіз TN оксид ∅3.5х41 мм

25 шт.

Шайба конусна ∅15 мм

6 шт.

Шайба M8

2 шт.
Монтаж

1. Підготовка поверхні до монтажу

Панельна система ЗІПС монтується на існуючі стіни, виконані з бетону, блоків або цегли, залізобетонні монолітні колони, а також плити міжповерхових перекриттів. Не рекомендується монтувати панельну систему на конструкції товщиною менше 80 мм. До початку монтажних робіт поверхня стін і стелі повинна бути вирівняна штукатурною сумішшю. Допускаються нерівності та відхилення не більше 10 мм на погонний метр поверхні.

1. Підготовка поверхні до монтажу

2. Початок монтажу

До бічних стін і стелі торці сендвіч-панелей повинні примикати через два шари віброізоляційної стрічки Вібростек-М. Стрічка наклеюється та фіксується за допомогою герметика Акуфлекс-ВС. На підлогу панельну систему спирають через два шари віброізоляційної стрічки Вібростек-М. Прокладка Вібростек-М також обов'язково повинна підкладатись під торці гіпсоволокнистих і гіпсокартонних листів САУНДЛАЙН ГКЛА, застосованих в системі. Якщо панельна система монтується на стелю, на всіх приляганнях до бічних поверхонь використовується віброізоляційна стрічка Вібростек-М в 2 шари.

2. Початок монтажу

3. Установка сендвіч-панелей

У кожній сендвіч-панелі є 8 вібровузлів для її закріплення до поверхні. Панелі повинні монтуватися виключно через вібровузли. Монтаж сендвіч-панелей зручніше вести знизу вгору, зліва направо. У першій панелі підрізають гребені по короткій та довгій сторонах, у наступних панелей першого ряду - тільки по довгій стороні. Панелі встановлюють наступним чином: панель прикладається до стіни, безпосередньо через вібровузли свердлять отвори в стіні/стелі глибиною 60 мм.

В отримані отвори вставляються пластмасові дюбелі, в які попередньо на декількох витках різьблення, не допускаючи розширення дюбеля, угвинчується шуруп з шайбою. Після того як дюбель вставлений в просвердлений отвір, його забивають до упору за допомогою молотка і загвинчують з підкладеної під його головку конусної шайби.

3. Установка сендвіч-панелей


УВАГА! Головка гвинта топиться в поверхню вібровузла не більше, ніж на 1-2 мм!

4. Підрізка панелей

Сендвіч-панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між собою саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізатися, при цьому підрізана частина переходить на наступний ряд. Розкроюються сендвіч-панелі за допомогою інструменту, шар вати обрізається гострим ножем.

4. Підрізка панелей

5. Розбіжка стиків

Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків в сусідніх рядах. Розбіжка стиків повинна складати не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гіпсоволокнистих або гіпсокартонних листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм.

5. Розбіжка стиків

6. Особливості використання елементів кріплення

Якщо сендвіч-панель повністю розміщується на поверхні стіни - її монтаж здійснюється тільки за допомогою шести вібровузлів кріплення (центральні вузли не використовуються). Якщо стінова панель підлягає підрізці - використовуються всі доступні вузли кріплення. При монтажі сендвіч-панелей на стелю, додатково використовуються два центральних вібровузли, в які вставляються металеві анкерні гвинти. Аналогічним чином до стін монтуються панелі ЗІПС-Сінема. У комплекті кріплення для установки сендвіч-панелей на стелю є два типи анкерних гвинтів - стандартні (довжина яких на 50 мм більше товщини сендвіч-панелі) та укорочені. Укорочені анкерні гвинти застосовуються для монтажу на пустотні плити міжповерхових перекриттів.

6. Особливості використання елементів кріплення

7. Фінішний шар листів САУНДЛАЙН ГКЛА

Після завершення монтажу стики між сендвіч-панелями обробляються герметиком Акуфлекс-ВС. До отриманої поверхні закріплюють фінішний шар листів САУНДЛАЙН ГКЛА товщиною 12,5 мм. Листи повинні примикати до суміжних поверхонь також через віброізоляційну стрічку Вібростек-М в 2 шари відповідно до п.2 цієї інструкції. При монтажі листів САУНДЛАЙН ГКЛА використовуються саморізи 3,9х41 мм. Саморізи не повинні потрапляти на вібровузли сендвіч-панелей. Крок саморізів по вертикалі складає 200 мм, по горизонталі - 400 мм.

7. Фінішний шар листів САУНДЛАЙН ГКЛА

8. Заключний етап

Надлишки виступаючої стрічки Вібростек-М обрізають врівень з фінішним шаром листів САУНДЛАЙН ГКЛА. Шви заповнюють віброакустичним силіконовим герметиком. Для отримання якісного шва, рекомендується використовувати малярний скотч, який наклеюється на поверхні, що утворюють кут. За необхідності поверхню панельної системи додатково вирівнюється під фінішну обробку.

8. Заключний етап
Приклади застосування
Сертифікат

Для друку сертифікатів у форматі pdf необхідна програма Adobe Reader (завантажити її безкоштовно можна тут), для того щоб роздрукувати документ виберіть з меню "файл" функцію "друк", далі у вікні друку в розділі масштабування сторінки необхідно вибрати "підігнати під область друку".

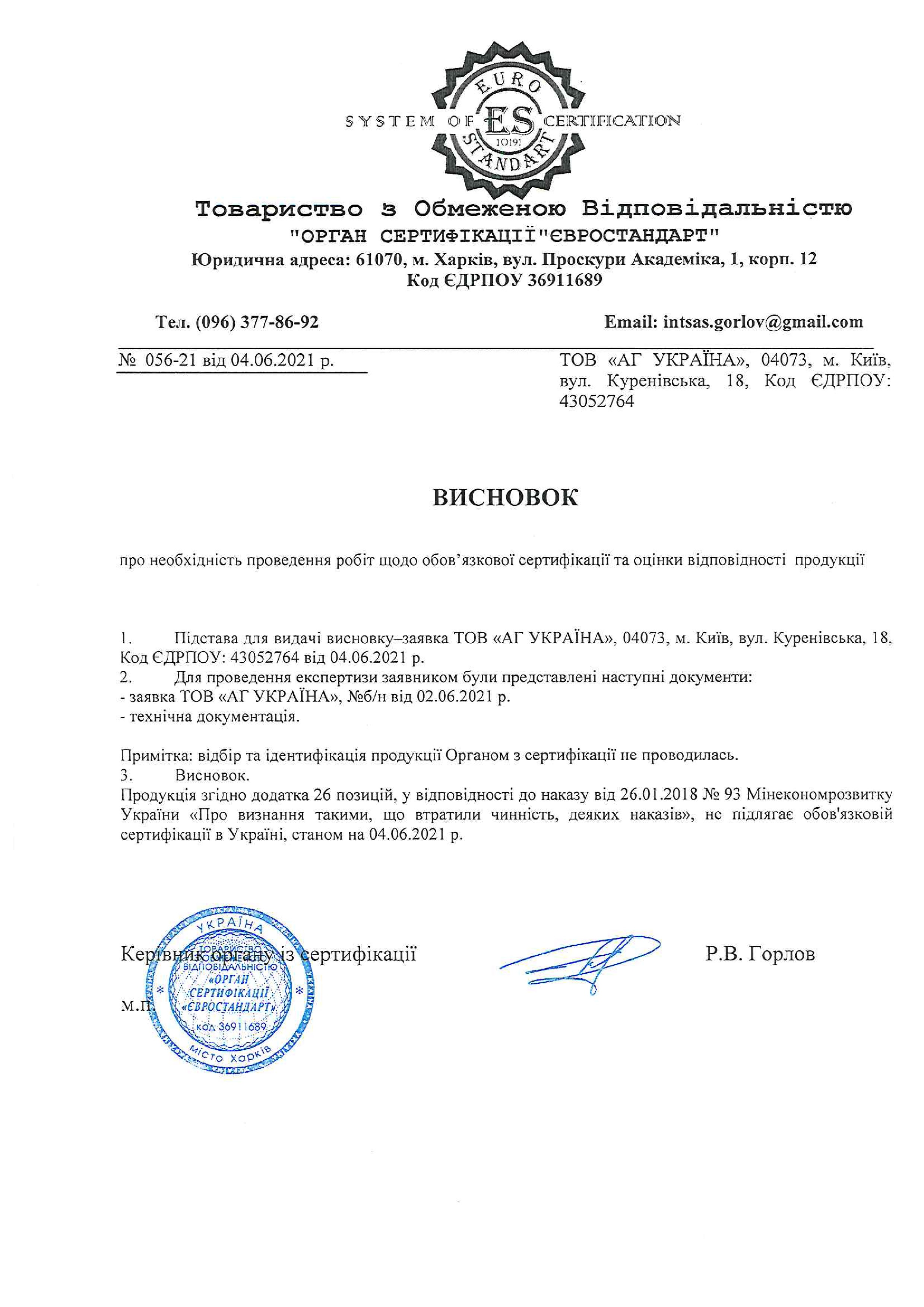

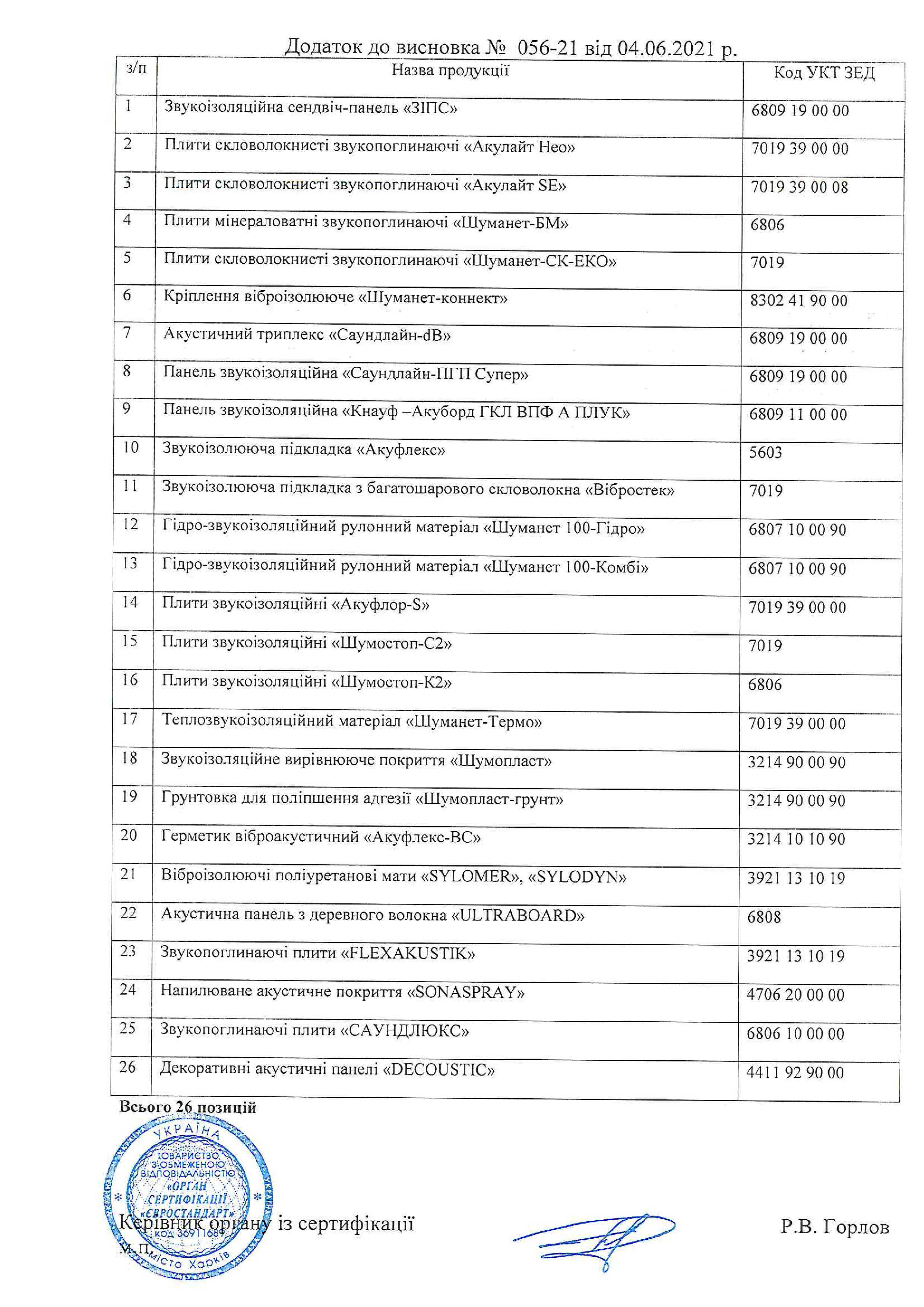

Сертифікати та патенти (Україна)

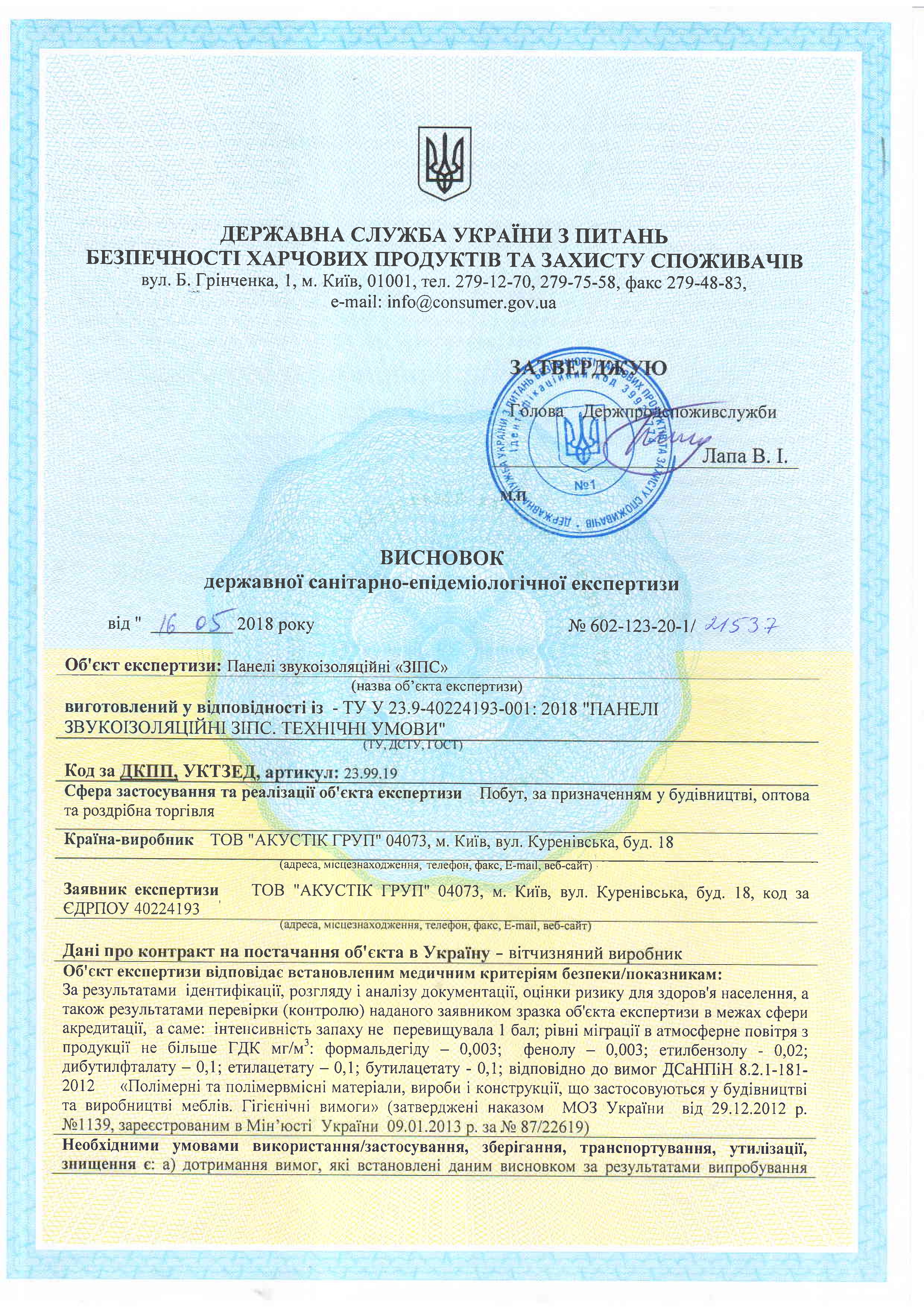

Санітарно-епідеміологічна експертиза

Матеріал розміщений в розділах: Безкаркасна звукоізоляція стін і стель, ЗІПС
