ЗІПС-III-Ультра. Звукоізоляційне безкаркасне облицювання (55 мм)
Безкаркасна система звукоізоляції 3-го покоління! Найефективніша у співвідношенні «товщина / результат» конструкція для додаткової звукоізоляції стін та стель.
Звукоізоляційна система базового рівня. Ефективна по відношенню до більшості побутових шумів: розмови, плач, гавкіт собак, теле-радіо апаратура середньої потужності, побутовий ударний шум. Робочий діапазон системи від 100 Гц. Застосовується при будівництві та реконструкції будівель для збільшення звукоізоляції одношарових будівельних конструкцій: гіпсових, цегляних і бетонних стін, перегородок, а також залізобетонних перекриттів. Переважно застосовується в житлових приміщеннях: квартирах і котеджах.
Конструкція звукоізоляційного безкаркасного облицювання складається з панелей ЗІПС-III-Ультра товщиною 42,5 мм, віброізоляційної стрічки Вібростек-М 100, фінішних листів гіпсокартону та герметика Акуфлекс-ВС. Панелі ЗІПС-III-Ультра кріпляться до стіни тільки через існуючі вібровузли за допомогою пластикових дюбелів. Головка гвинта повинна вкручуватись у вібровузол не глибше, ніж 1-2 мм від рівня лицьового боку панелі. Якщо панель встановлюється цілою (без підрізання) на ізольовану стіну, то монтаж здійснюється тільки за допомоги шести вузлів кріплення, центральні вузли кріплення не використовуються. Якщо ж панель підрізається, то для монтажу використовуються всі доступні вузли кріплення. Підрізані елементи розміром менше 250 мм в монтажі не застосовуються.
Ви можете порахувати приблизну Кошторис звукоізоляції в вашому випадку. Для цього достатньо ввести площу поверхні, яку передбачається ізолювати. Зверніть увагу, кошторис є зразковою, оскільки не враховує індивідуальні особливості Вашого приміщення, а також неможливість відвантаження матеріалів не кратно упаковці.
СПЕЦІАЛІЗОВАНІ ЗВУКОІЗОЛЯЦІЙНІ МАТЕРІАЛИ:
| Матеріал | Кількість | Од. вим. | Ціна за од., грн. | Сума, грн. |
|---|---|---|---|---|
|
- | шт. | 632.62 | 0.0 |
|
- | шт. | 1937.36 | 0.0 |
СПЕЦІАЛІЗОВАНІ АКСЕСУАРИ:
| Матеріал | Кількість | Од. вим. | Ціна за од., грн. | Сума, грн. |
|---|---|---|---|---|
|
- | шт. | 803.90 | 0.0 |
|
- | шт. | 264.50 | 0.0 |
|
1. Підготовка поверхні до монтажу Панельна система ЗІПС монтується на існуючі стіни, виконані з бетону, блоків або цегли, залізобетонні монолітні колони, а також плити міжповерхових перекриттів. Не рекомендується монтувати панельну систему на конструкції товщиною менше 80 мм. До початку монтажних робіт поверхня стін і стелі повинна бути вирівняна штукатурною сумішшю. Допускаються нерівності і відхилення не більше 10 мм на погонний метр поверхні. |
 |
|

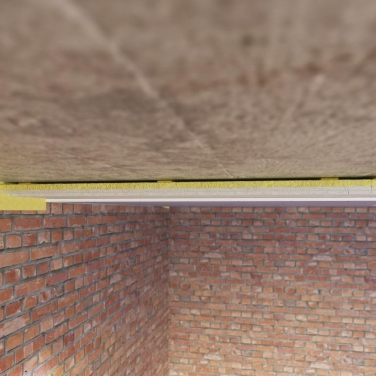

2. Початок монтажу До бічних стін і стелі торці сендвіч-панелей повинні примикати через два шари віброізоляційної стрічки Вібростек-М. Стрічка наклеюється і фіксується за допомогою герметика Акуфлекс-ВС. На підлогу панельну систему обпирають через два шари віброізоляційної стрічки Вібростек-М. Прокладка Вібростек-М також обов'язково повинна підкладатись під торці гіпсоволокнистих і гіпсокартонних листів гіпсокартону, застосовуваних у системі. Якщо панельна система монтується на стелю, на всіх приляганнях до бічних поверхонь використовується віброізоляційна стрічка Вібростек-М в 2 шари. |
 |
|
3. Встановлення сендвіч-панелей У кожній сендвіч-панелі є 8 вібровузлів для її закріплення до поверхні. Панелі повинні монтуватися виключно через вібровузли. Монтаж сендвіч-панелей зручніше вести знизу вгору, зліва направо. У першій панелі підрізають гребені по короткій та довгій сторонах, у наступних панелях першого ряду - тільки по довгій стороні. Панелі встановлюють наступним чином: панель прикладається до стіни, безпосередньо через вібровузли свердлять отвори в стіні/стелі глибиною 60 мм. В отримані отвори вставляються пластмасові дюбелі, в які попередньо на декількох витках різьблення, не допускаючи розширення дюбеля, угвинчується шуруп з шайбою. Після того як дюбель вставлений в просвердлений отвір, його забивають до упору за допомогою молотка та загвинчують з підкладеною під його головку конусною шайбою. |
 УВАГА! Головка гвинта заглиблюється в поверхню вібровузла не більше, ніж на 1-2 мм! |
|
4. Підрізка панелей Сендвіч-панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між собою саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізатися, при цьому підрізана частина переходить на наступний ряд. Розкроюються сендвіч-панелі за допомогою інструменту, шар вати обрізається гострим ножем. |
 |
|
5. Розбіжка стиків Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків в сусідніх рядах. Розбіжка стиків повинна складати не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гіпсоволокнистих або гіпсокартонних листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм. |
 |
|

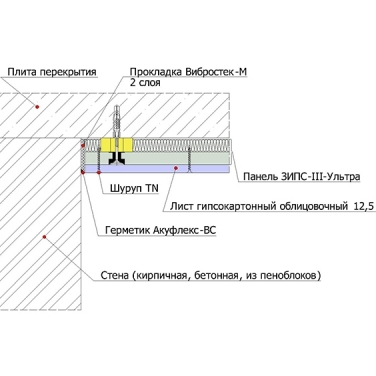

6. Особливості використання елементів кріплення Якщо сендвіч-панель повністю розміщується на поверхні стіни - її монтаж здійснюється тільки за допомогою шести вібровузлів кріплення (центральні вузли не використовуються). Якщо стінова панель підлягає підрізці - використовуються всі доступні вузли кріплення. При монтажі сендвіч-панелей на стелю, додатково використовуються два центральних вібровузли, в які вставляються металеві анкерні гвинти. Аналогічним чином до стін монтуються панелі ЗІПС-Сінема. У комплекті кріплення для установки сендвіч-панелей на стелю є два типи анкерних гвинтів - стандартні (довжина яких на 50 мм більше товщини сендвіч-панелі) та укорочені. Укорочені анкерні гвинти застосовуються для монтажу на пустотні плити міжповерхових перекриттів. |
 |
|
7. Фінішний шар листів гіпсокартону Після завершення монтажу стики між сендвіч-панелями обробляються герметиком Акуфлекс-ВС. До отриманої поверхні закріплюють фінішний шар листів гіпсокартону товщиною 12,5 мм. Листи повинні примикати до суміжних поверхонь також через віброізоляційну стрічку Вібростек-М в 2 шари відповідно до п.2 цієї інструкції. При монтажі листів гіпсокартону використовуються саморізи 3,9х41 мм. Саморізи не повинні потрапляти на вібровузли сендвіч-панелей. Крок саморізів по вертикалі складає 200 мм, по горизонталі - 400 мм. |
 |
|
8. Заключний етап Надлишки виступаючої стрічки Вібростек-М обрізають врівень з фінішним шаром листів гіпсокартону. Шви заповнюють віброакустичним силіконовим герметиком. Для отримання якісного шва, рекомендується використовувати малярний скотч, який наклеюється на поверхні, які утворюють кут. За необхідності поверхню панельної системи додатково вирівнюють під фінішну обробку. |
 |
