Звукоизоляционный пол с применением Акуфлор (3 слоя)

Толщина конструкции: 170 мм
ΔRw ≈ 11-13 дБ
ΔLnw ≈ 44 дБ

~1064 грн./м²

Посчитать необходимое количество материалов

Альбом инженерных решений «Звукоизолирующие конструкции»

Звукоизоляция пола под стяжку. Используется для защиты ОТ УДАРНОГО И ВОЗДУШНОГО ШУМА.

Способ монтажа: влажный.

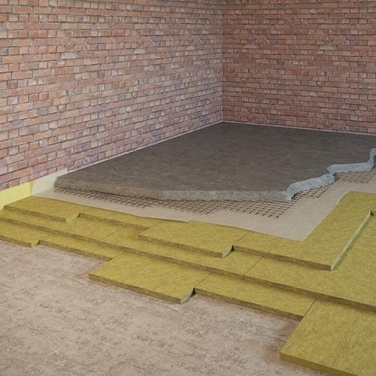

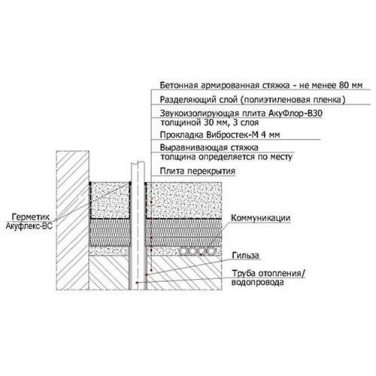

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм устроенной на звукоизоляционных плитах Акуфлор-В30, которые уложены в 3 слоя.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., грн.	Сумма, грн.
Akufloor-S20 (Акуфлор-S20) Звукоизоляционная плита 1200х600х20, в упак. 10шт./7,2м2	-	шт.	2185.00	1 0.42 шт.	0.0

Итого:

0.0 грн.

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., грн.	Сумма, грн.
Вибростек-М 100 рулон 30м, ширина 100мм, толщина 4 мм (3м2)	-	шт.	803.90	1 0.067 шт.	0.0
Ultrakustik VS Силиконовый нейтральный герметик картридж, 290мл.	-	шт.	264.50	1 0.35 шт.	0.0

Итого:

0.0 грн.

Итого (при площади звукоизоляции 1 м²):

0.0 грн.

Выгрузить смету в PDF

Распечатать смету

Партнерам

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

Плиты Акуфлор;
Прокладка Вибростек-М;
Герметик Акуфлекс-ВС;
Армированная полиэтиленовая пленка;
Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Перед раскладкой плит материала Акуфлор требуется тщательным образом очистить основание пола от строительного мусора.

Звукоизоляционные плиты АкуФлор укладываются на перекрытие стык в стык, без зазора, в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола. При укладке в два/три слоя плиты укладываются с перехлестом стыков верхнего и нижнего слоев в перпендикулярных направлениях.

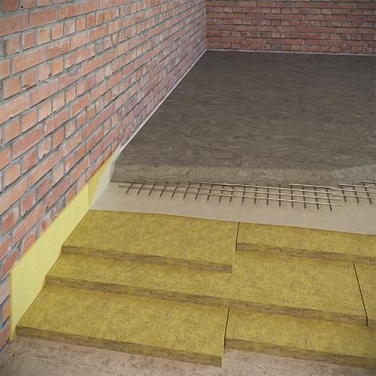

Во избежание жесткого контакта между стяжкой и стенами, а также прочими элементами конструкции здания, необходимо на все стены по периметру помещения или на колонны завести кромочную прокладку на высоту 30-40 мм выше уровня устраиваемого пола. Кромочная прокладка может быть выполнена из материалов АкуФлор в один слой или из материала Вибростек-М в два слоя. Кромочную прокладку к вертикальным поверхностям фиксируют с помощью герметика Акуфлекс-ВС.

Поверх слоя из звукоизоляционных плит АкуФлор укладывается разделяющий слой из армированной полиэтиленовой пленки толщиной 200 мкм с заведением краев на все стены и колонны. Это необходимо для того, чтобы при устройстве стяжки раствор не попадал на минераловатные плиты и кромочную прокладку.

После укладки разделяющего слоя полиэтилена выполняют цементно-песчаную стяжку из пескобетона марки М-300 или товарного бетона толщиной 60 мм.

При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки 50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.

Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30 м2 с обязательным устройством деформационных швов с использованием материала Вибростек.

После устройства пола полиэтиленовую пленку, а также избыток кромочной прокладки обрезают по уровню готового пола. Стыки между стяжкой и стенами (колоннами) заполняются герметиком Акуфлекс-ВС.
