Akufloor-S20 (Акуфлор-S20)

Звукоизоляционные плиты Акуфлор-S20 применяются в качестве рабочего упругого слоя под выравнивающей стяжкой в конструкциях плавающих полов.

Akufloor-S20 (Акуфлор-S20) Звукоизоляционная плита
1200х600х20, в упак. 10шт./7,2м2
2185.00 грн./шт.
303.47 грн./м²
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Плиты для звукоизоляции пола «АкуФлор-S20» изготовлены по специальной технологии из стекловолокна, обладающего малой усадкой под нагрузкой, одновременно с низким значением динамического модуля упругости. В сочетании с высокой прочностью к механическим нагрузкам, конструкция звукоизолирующего пола на плитах «АкуФлор-S20» является высокоэффективной однокомпонентной системой для звукоизоляции перекрытий от ударного и воздушного шума.

Область применения

Стекловолокнистые плиты для изоляции ударного шума «АкуФлор-S20» применяются при устройстве звукоизолирующих полов плавающего типа в качестве рабочего упругого слоя под выравнивающей бетонной или цементно-песчаной стяжкой.

Характеристики

Физико-технические характеристики
Рабочий размер панелей: 1200 х 600 мм
Толщина плиты: 20 мм
Плотность: 90 ± 10% кг/м3
Относительное сжатие под нагрузкой:

  • - 3 % при нагрузке 2 000 Н
  • 6 % при нагрузке 5 000 Н

Индекс снижения уровня ударного шума конструкцией пола

  • при толщине 20 мм – ΔL n,w = 36 дБ
  • при толщине 40 мм – ΔL n,w = 41 дБ

Индекс дополнительной изоляции воздушного шума ΔRw = 10 дБ*


*- по данным натурных испытаний с учетом наличия косвенных путей передачи шума.
Монтаж

Инструкция по монтажу

  • Перед раскладкой плит материала АкуФлор-S20 требуется тщательным образом очистить основание пола от строительного мусора.
  • Звукоизоляционные плиты АкуФлор-S20 укладываются на перекрытие стык в стык, без зазора, в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола. При укладке в два слоя плиты укладываются с перехлестом стыков верхнего и нижнего слоев в перпендикулярных направлениях.
  • Во избежание жесткого контакта между стяжкой и стенами, а также прочими элементами конструкции здания, необходимо на все стены по периметру помещения или на колонны завести кромочную прокладку на высоту 30-40 мм выше уровня устраиваемого пола. Кромочная прокладка может быть выполнена из материалов АкуФлор-S20 в один слой или из материала Вибростек-М в два слоя. Кромочную прокладку к вертикальным поверхностям фиксируют с помощью герметика Вибросил/Акуфлекс-ВС.
  • Поверх слоя из звукоизоляционных плит АкуФлор-S20 укладывается разделяющий слой из армированной полиэтиленовой пленки толщиной 200 мкм с заведением краев на все стены и колонны. Это необходимо для того, чтобы при устройстве стяжки раствор не попадал на минераловатные плиты и кромочную прокладку.
  • После укладки разделяющего слоя полиэтилена выполняют цементно-песчаную стяжку из пескобетона марки М-300 или товарного бетона толщиной 60 мм.
  • При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки
    50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.
  • Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30м2 с обязательным устройством деформационных швов с использованием материала Вибростек.
  • После устройства пола полиэтиленовую пленку, а также избыток кромочной прокладки обрезают по уровню готового пола. Стыки между стяжкой и стенами (колоннами) заполняются герметиком Вибросил/Акуфлекс-ВС.
Примеры применения
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Украина)

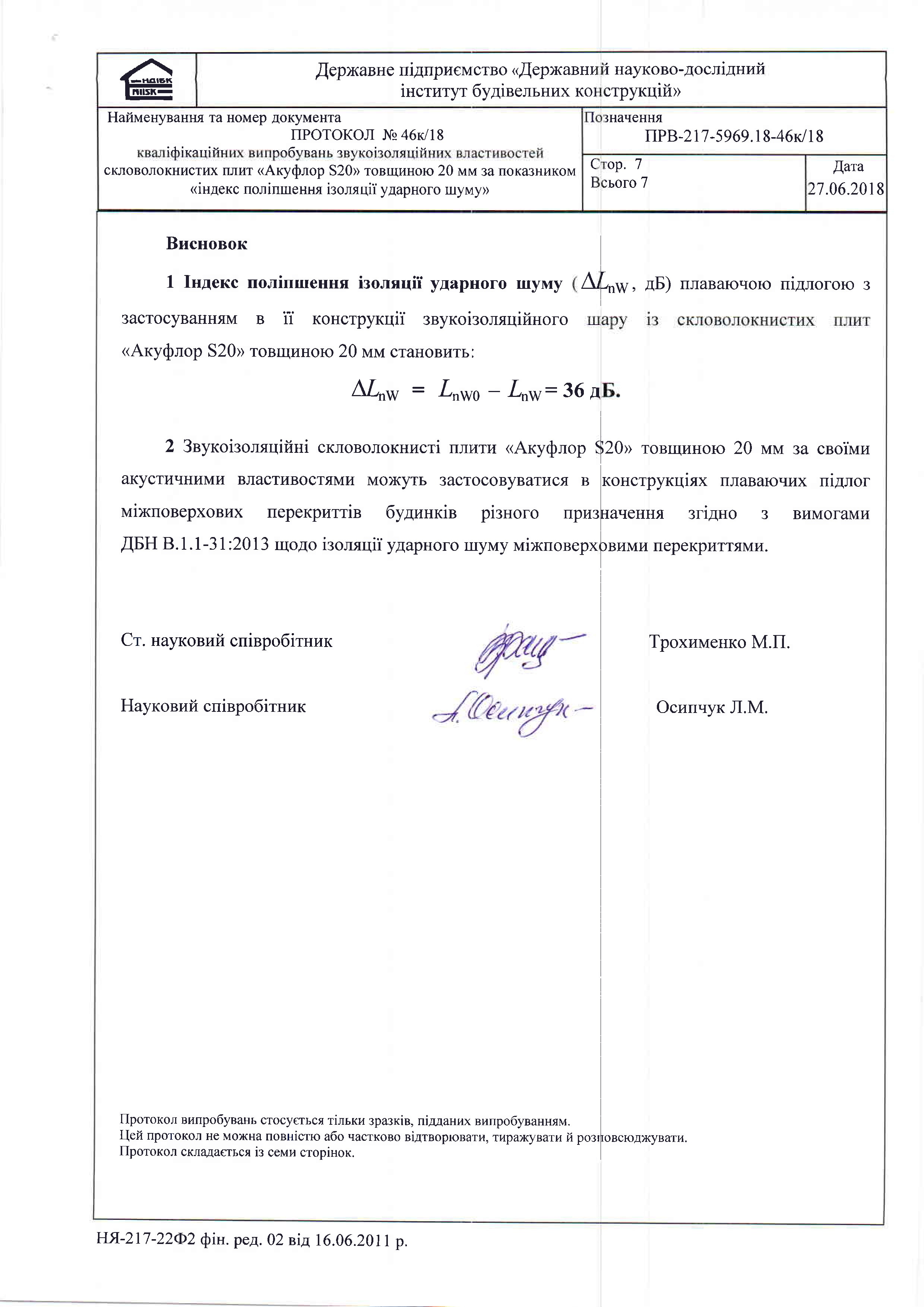

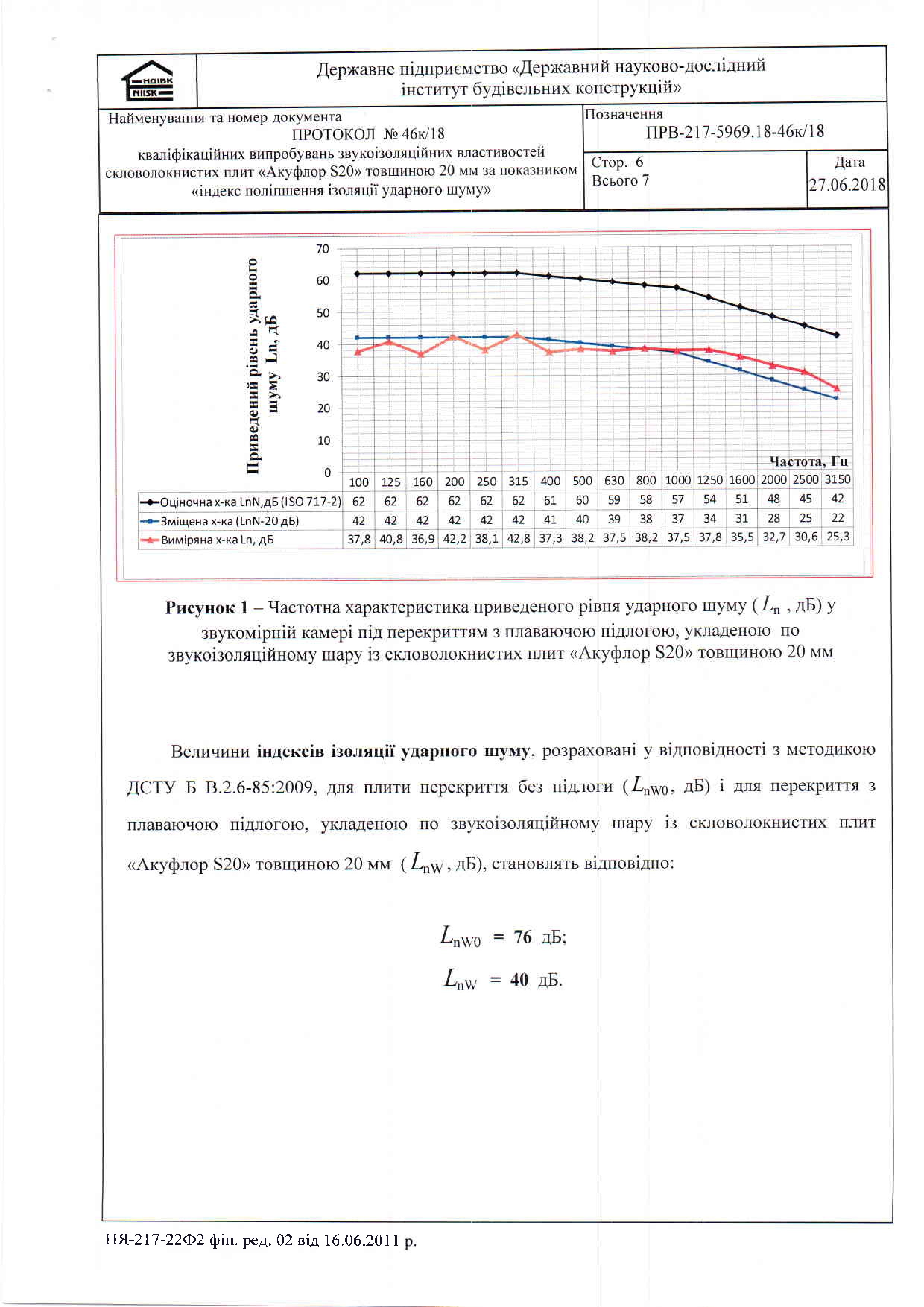

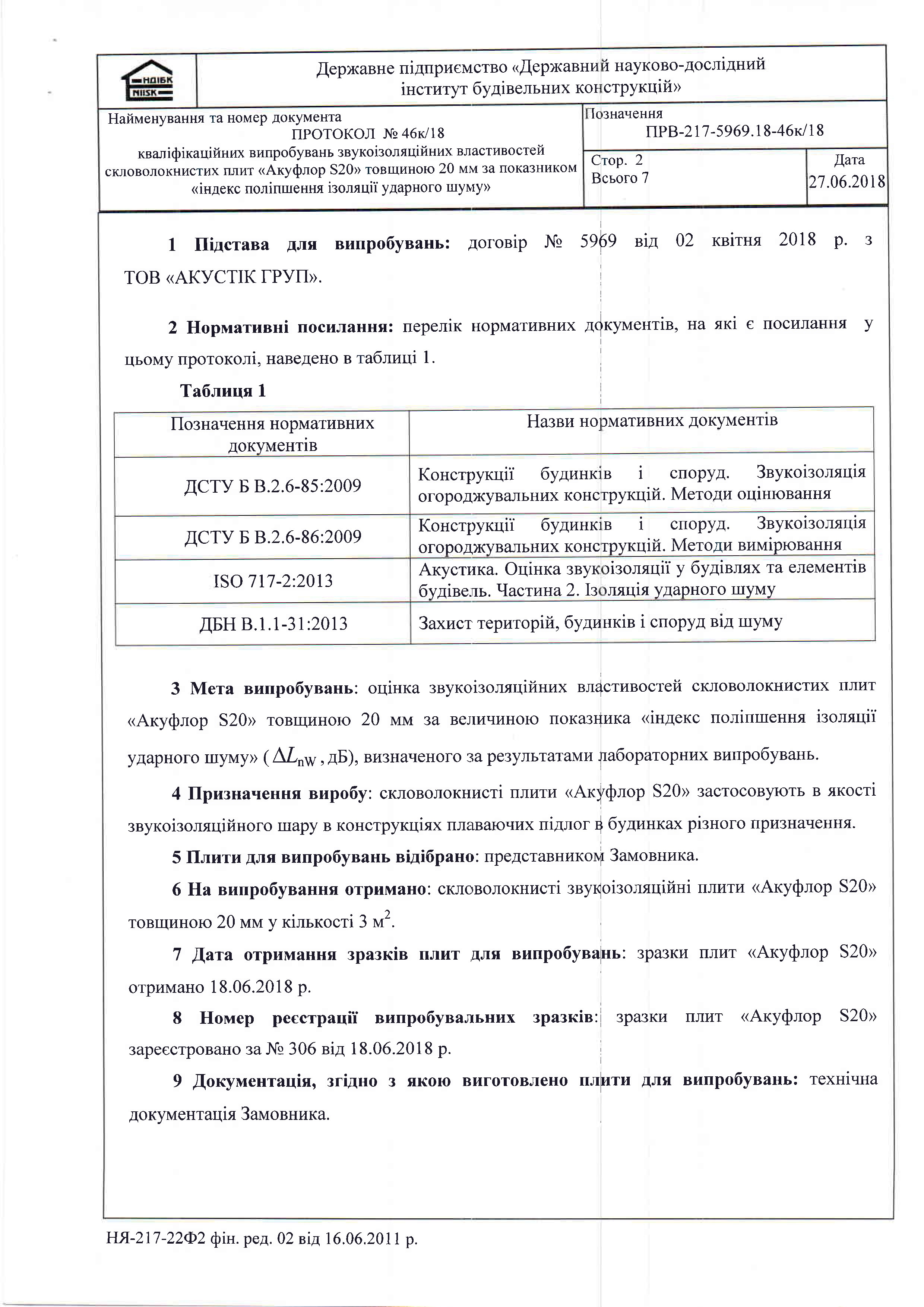

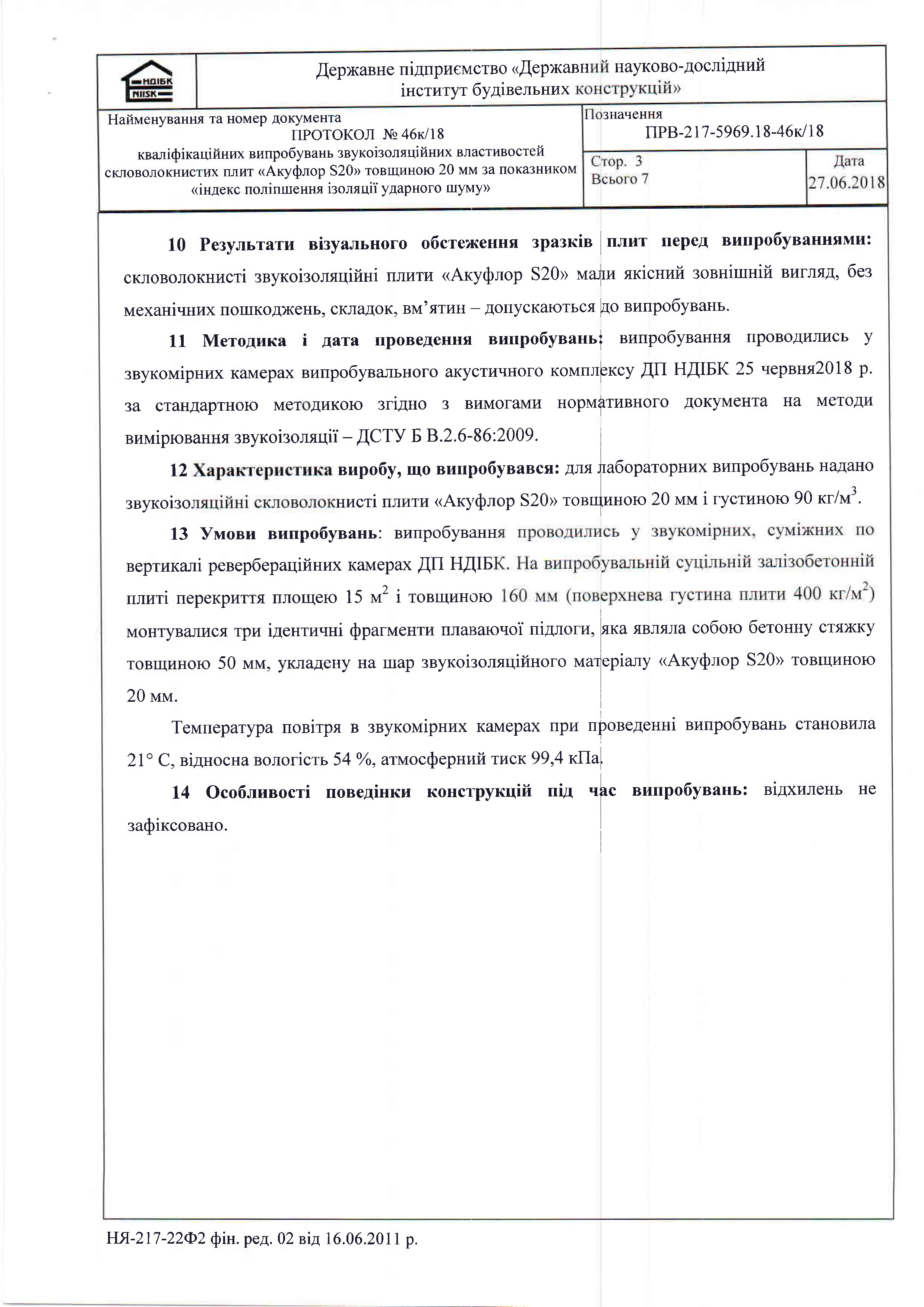

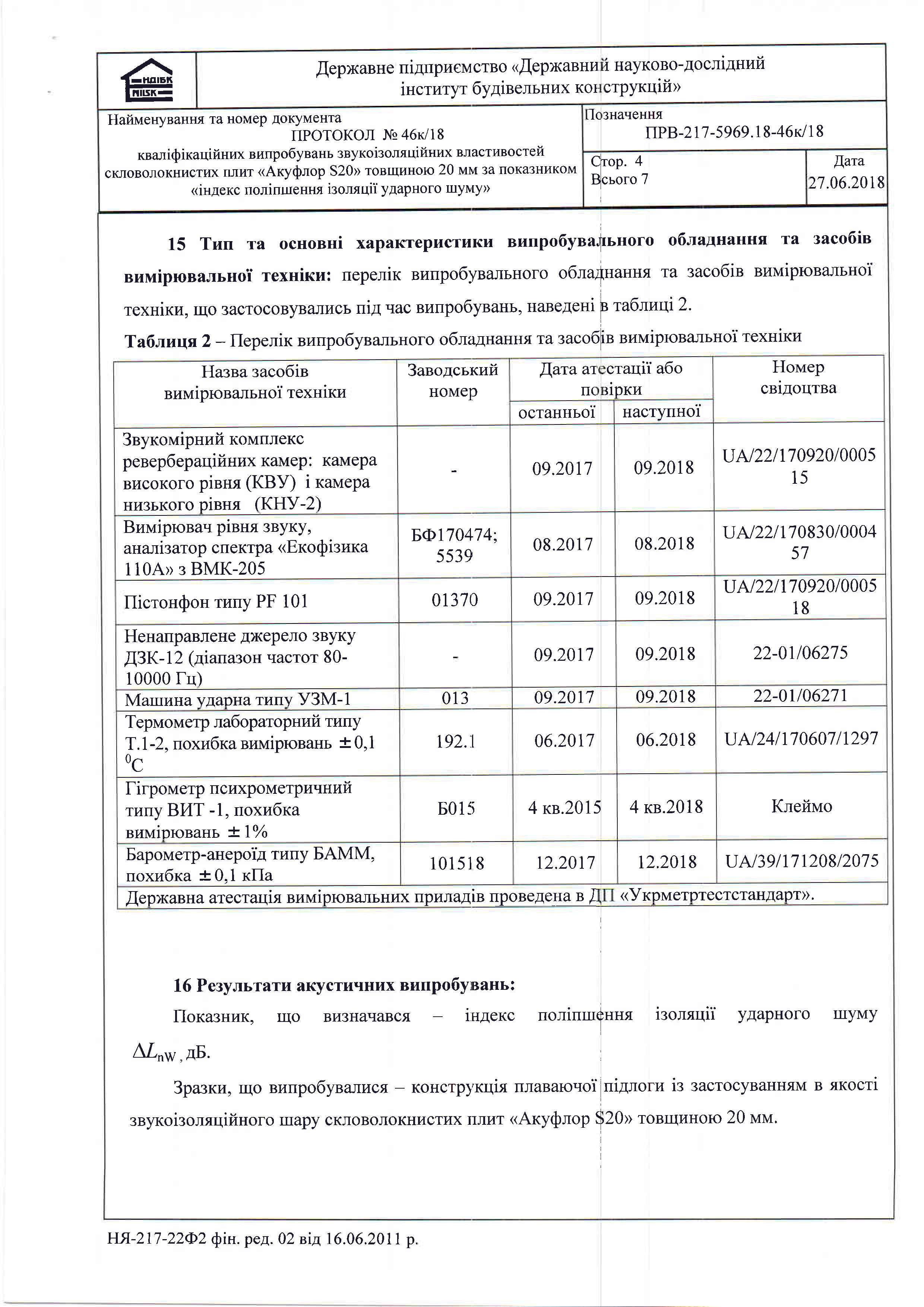

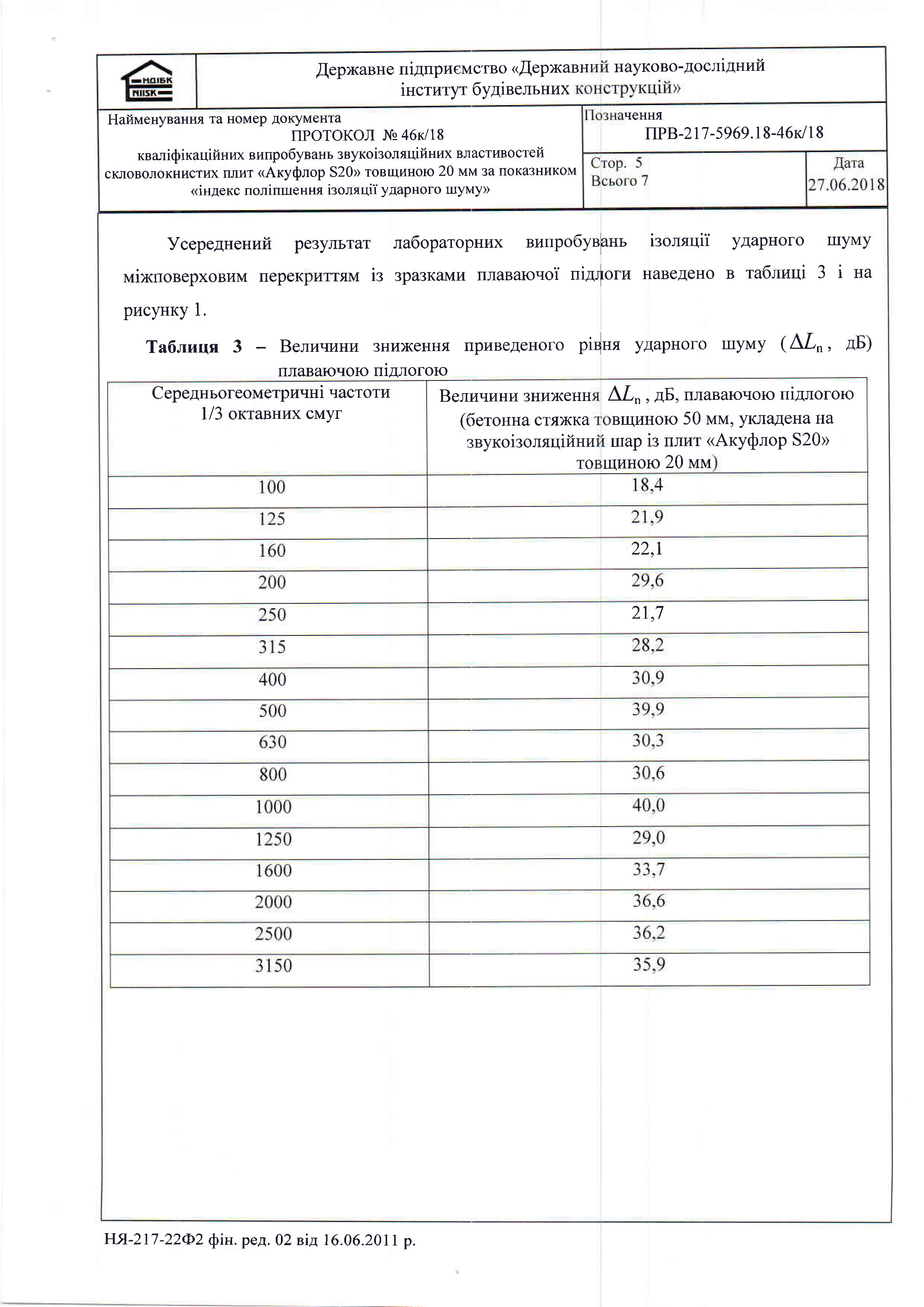

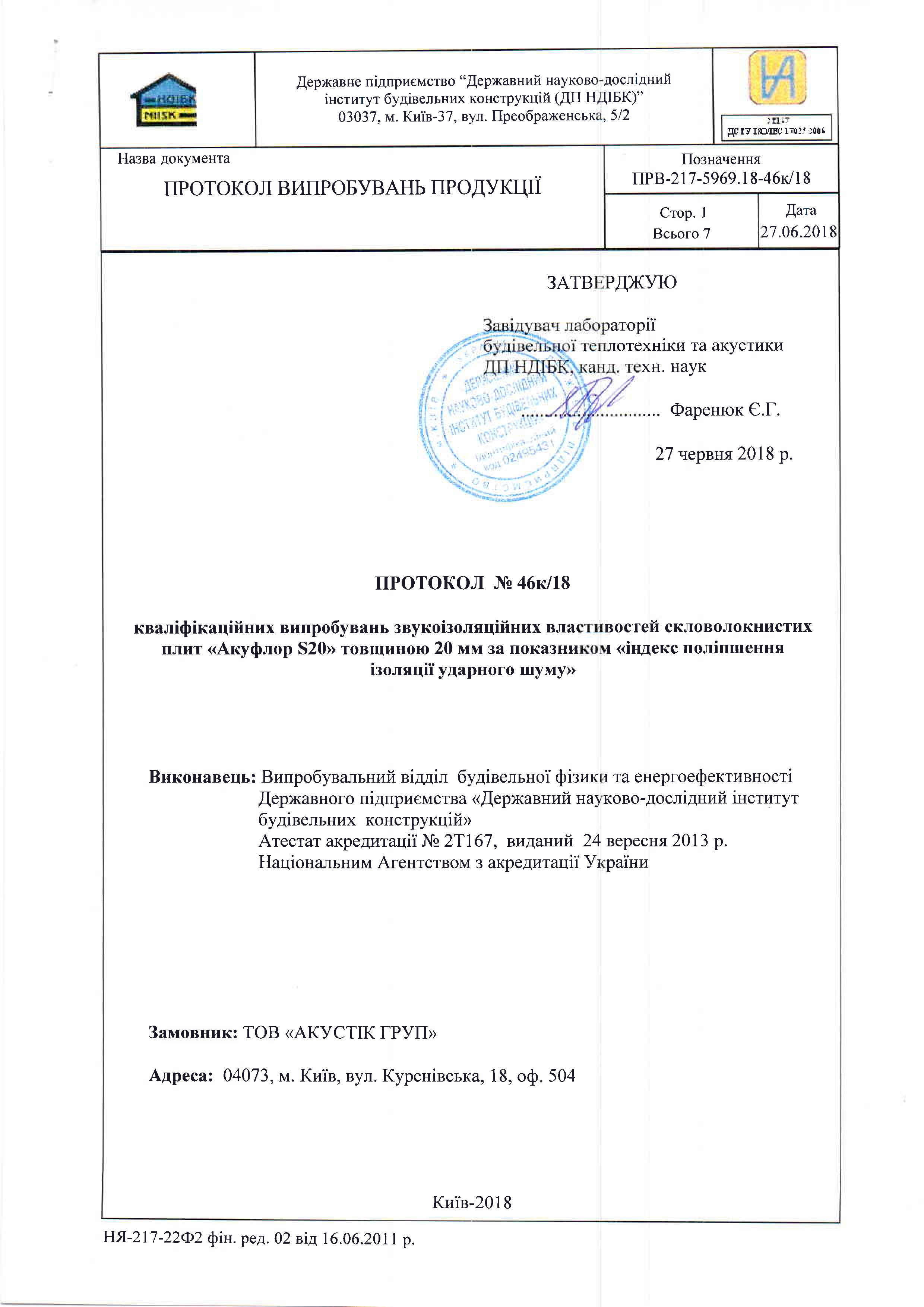

Акустический протокол

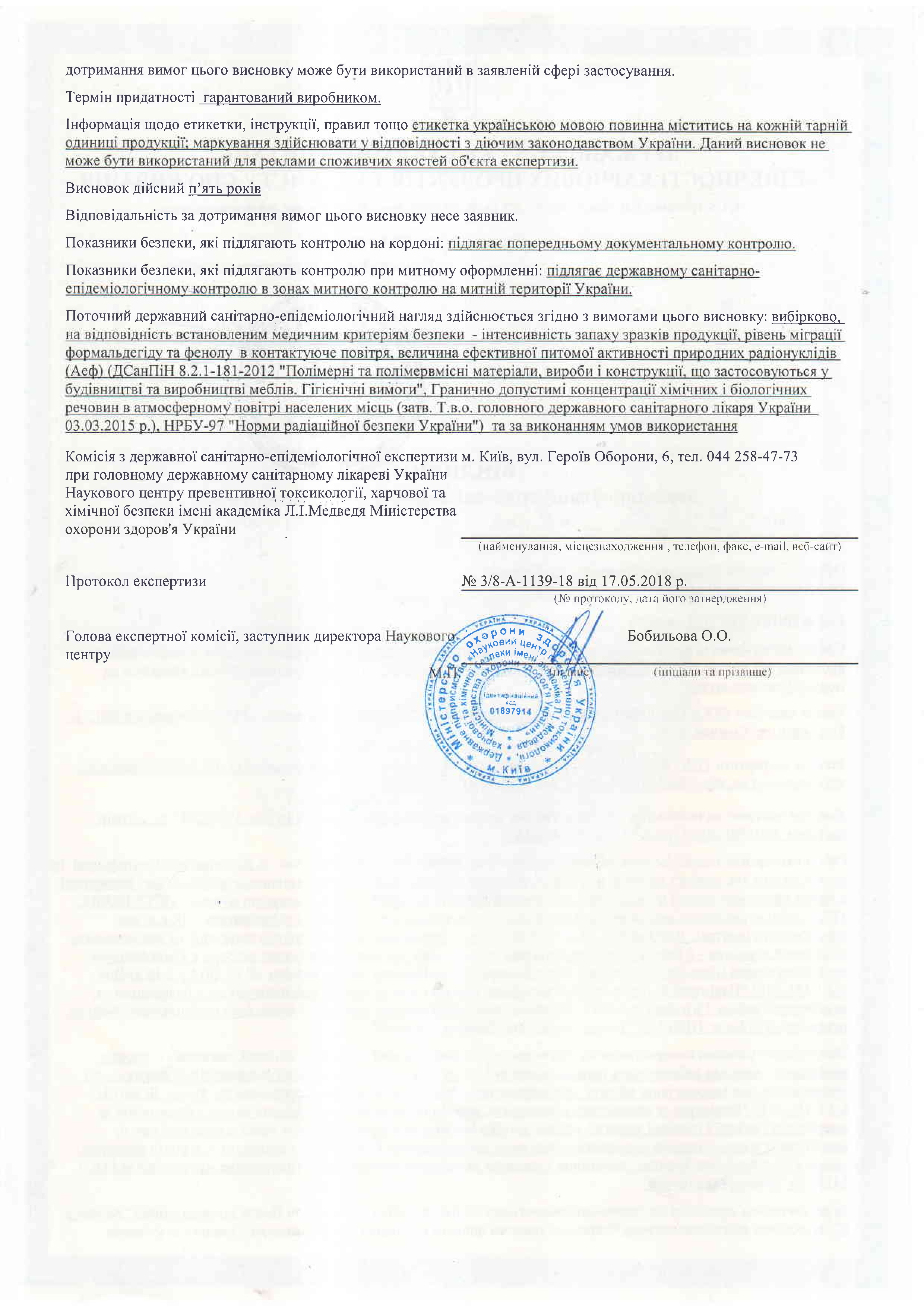

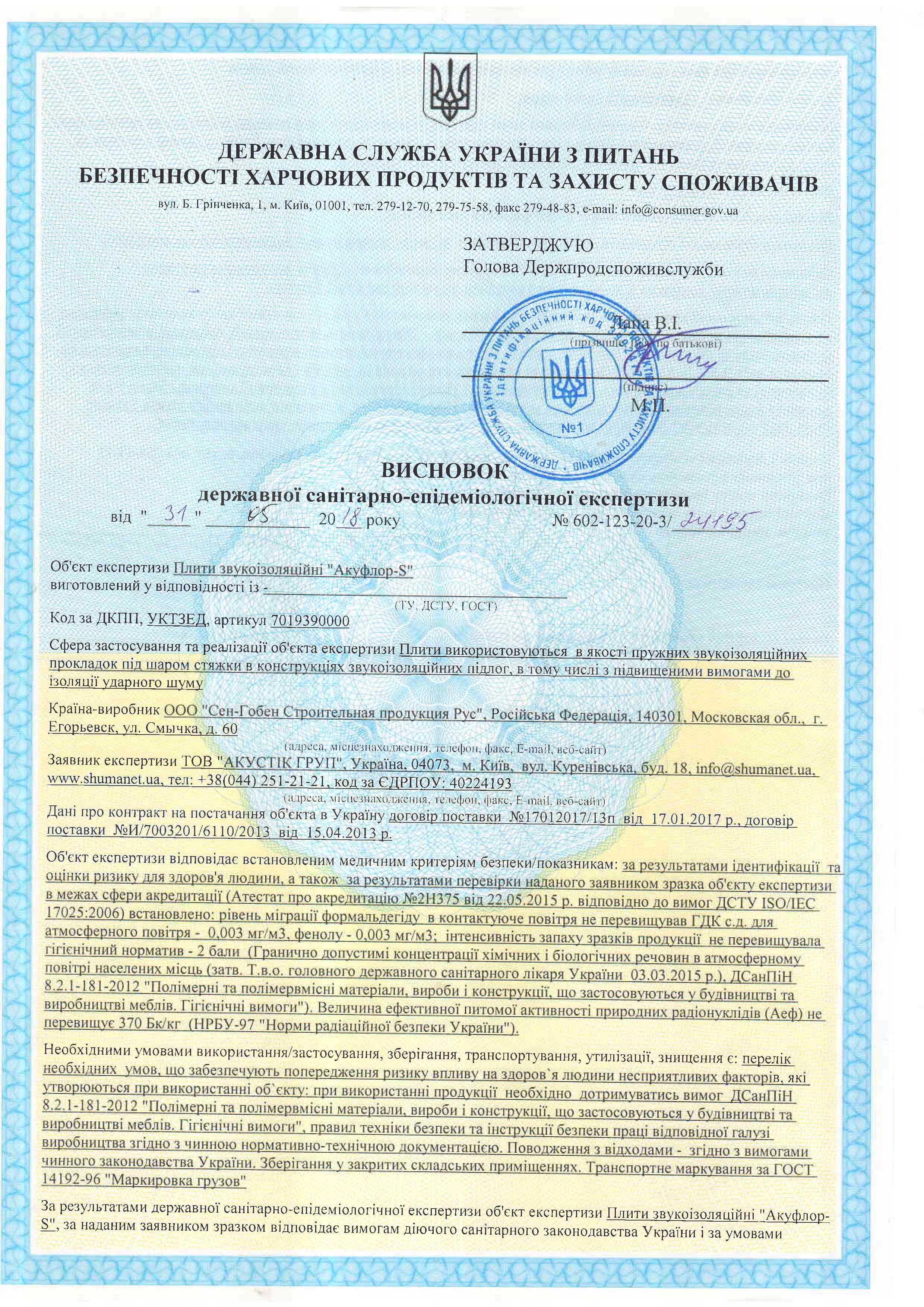

Гигиенический сертификат

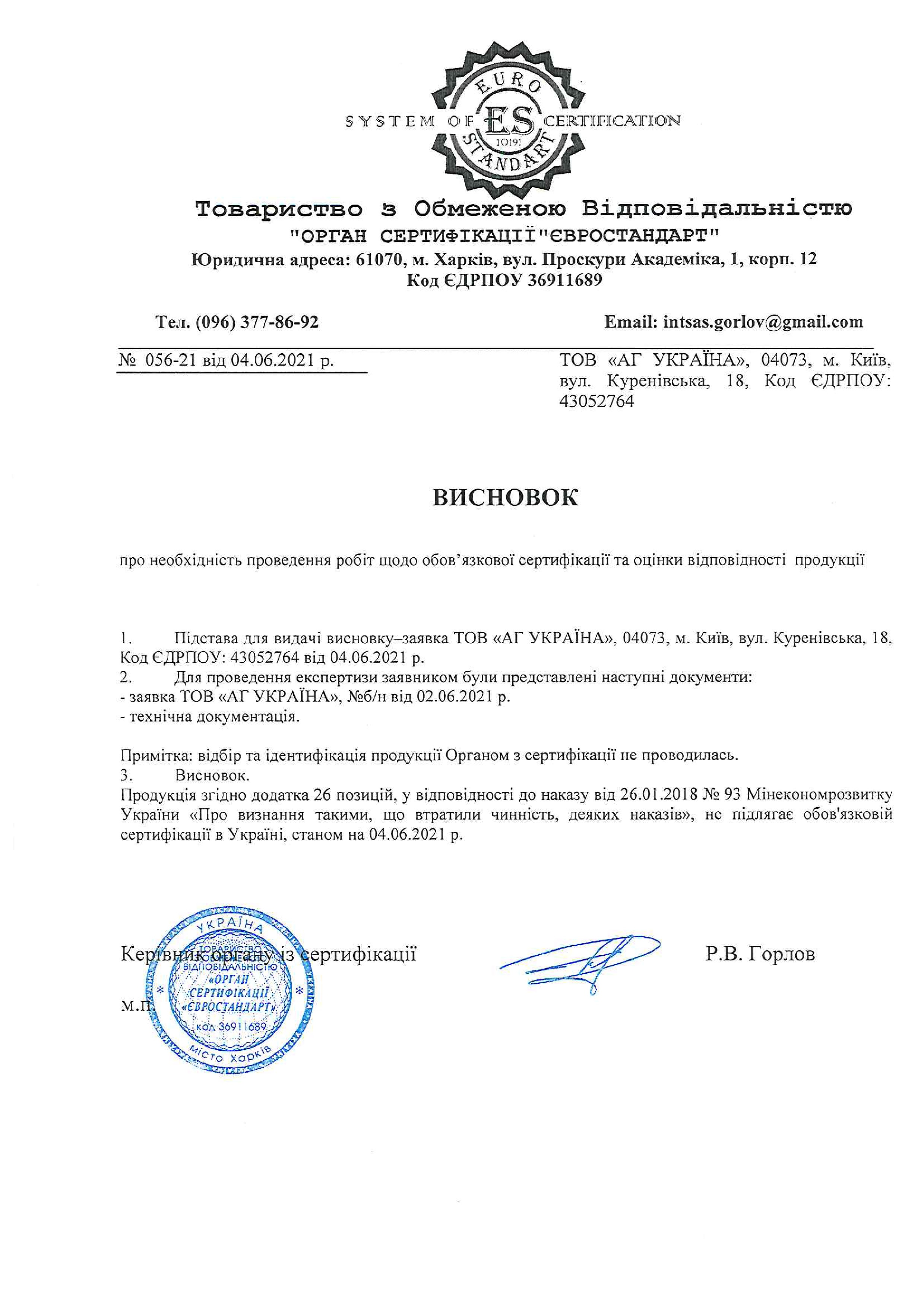

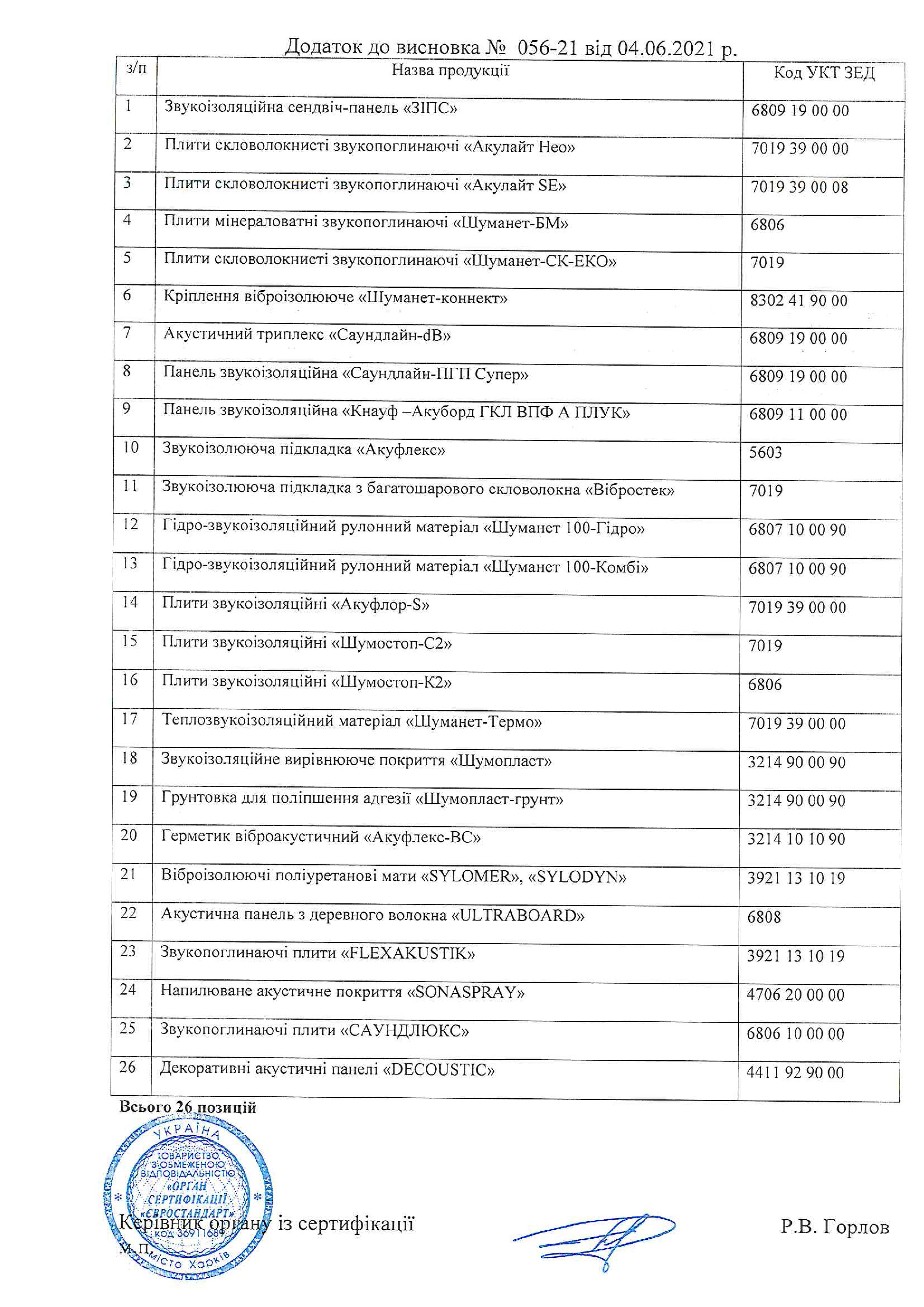

Отказное письмо
