Звукоизолирующая панельная система ЗИПС-Пол Вектор

  • Толщина конструкции: 80 мм
  • ΔRw ≈ 6-8 дБ
  • ΔLnw ≈ 32 дБ
~2183 гривен2
Посчитать необходимое количество материалов

Сборная звукоизоляция пола. Звукоизолирующая конструкция высокого уровня. Используется для защиты от воздушного и ударного шума.

Способ монтажа: сухой.

Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 45 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., гривен Сумма, гривен
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
- шт. 903.12 1 0.7 шт. 0.0
- шт. 1056.45 1 1.4 шт. 0.0
Итого:
0.0 гривен

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., гривен Сумма, гривен
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 560.54 1 0.067 шт. 0.0
- шт. 171.46 1 0.2 шт. 0.0
Итого:
0.0 гривен
Итого (при площади звукоизоляции 1 м2):
0.0 гривен

Партнерам

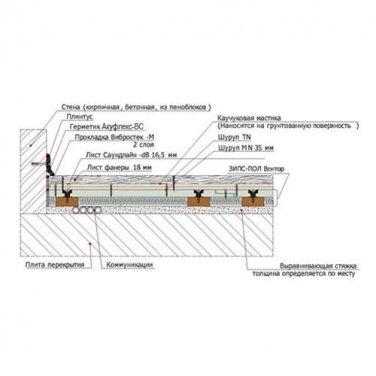

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Панели ЗИПС-Пол Вектор;
  • Герметик Акуфлекс-ВС;
  • Упругая прокладка Вибростек-М;
  • Листы Саундлайн-dB;
  • Листы фанеры толщиной 18 мм;
  • Каучуковая мастика;
  • Дополнительные упругие S-опоры Вектор.

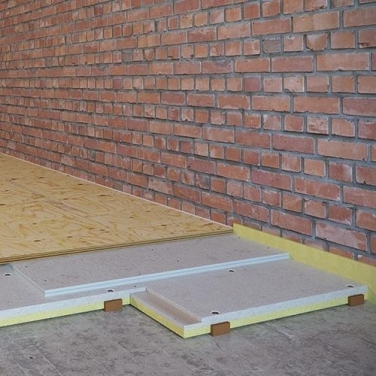

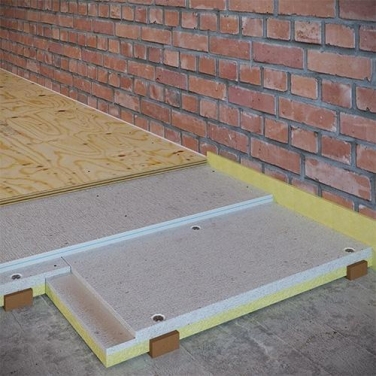

Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 45 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики. Сэндвич-панель состоит из комбинации "жесткого" слоя ГВЛ и "мягкого" слоя штапельного стекловолокна, а также имеет восемь виброизолирующих S-опор, выполненных из эластомера Sylomer.

Панели монтируют на перекрытие путем укладки панелей на пол и скрепления их между собой посредством пазогребневого соединения и шурупов по ГВЛ. Ко всем боковым поверхностям (стенам, колоннам и порогам) торцы сэндвич-панелей прилегают через два слоя упругой прокладки из материала Вибростек-М.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (V 2.2UA март 2012 года) на странице 9. Основные узлы и чертежи - на страницах 56, 58 (листы 35, 37).
