Vibromat SM тип C

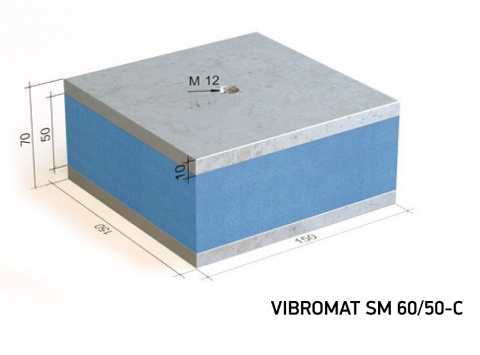

Vibromat SM 60/50-C
Виброизолирующие опоры для инженерного оборудования
1894.20 грн./шт.
Вариации

Название Цена, грн./шт. Цена, грн./м²

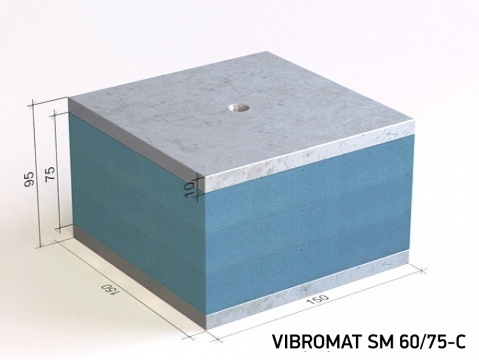

Vibromat SM 60/75-С
2259.00
Vibromat SM 120/50-C
2055.00

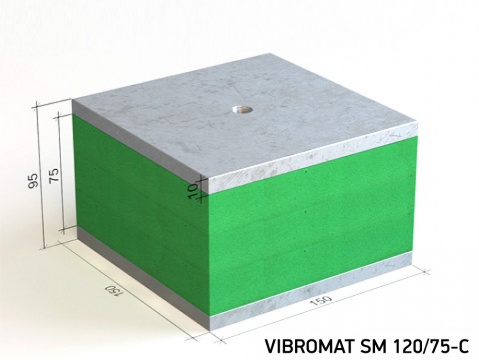

Vibromat SM 120/75-C
2484.50

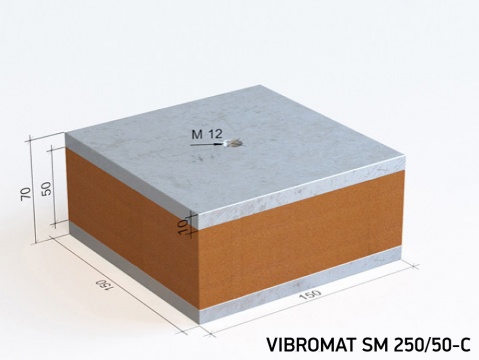

Vibromat SM 250/50-C
1977.50

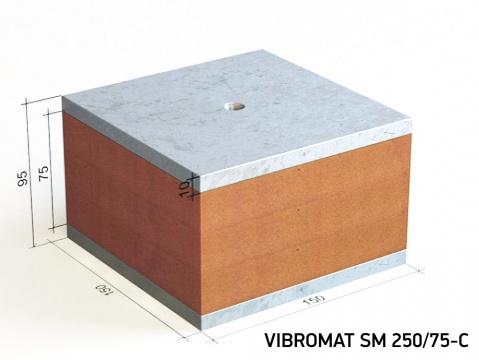

Vibromat SM 250/75-C
2755.20

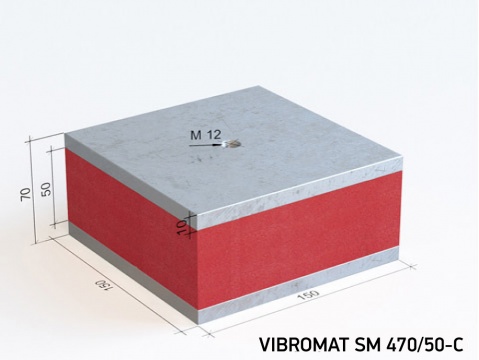

Vibromat SM 470/50-C
2108.20

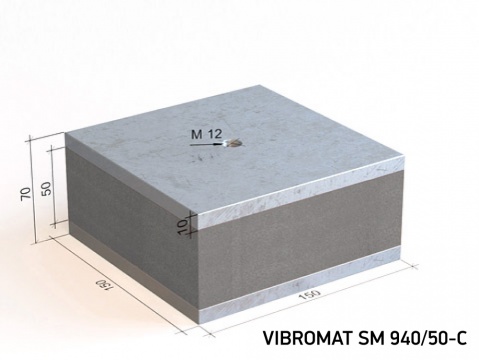

Vibromat SM 940/50-C

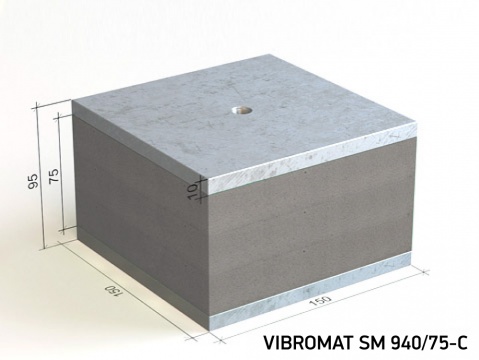

Vibromat SM 940/75-C
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Vibromat SM - это виброизолирующие эластомерные опоры с металлической пластиной для распределения
нагрузки. В качестве упругого элемента в опорах Vibromat SM применяется полиуретановый эластомер Sylomer
производства компании Getzner.

Опоры предназначены для эффективной виброизоляции различного инженерного оборудования:

  • лифтовые лебедки
  • системы вентиляции и кондиционирования
  • холодильные машины
  • когенерационные системы
  • прессы и штамповочные машины
  • все виды машин, которые являются источниками вибрации или должны быть защищены от вибрации

Отличительные особенности:

  • Широкий диапазон нагрузок;
  • Готовое решение, быстрый монтаж;
  • Унифицированные размеры;
  • Точно определенные виброизолирующие характеристики;
  • Невысокая стоимость;
  • Многоцелевое применение.


Применяемый тип опоры зависит от действующей нагрузки и требуемой эффективности виброизоляции.
Подбор производится в соответствии с данными таблицы (см. таблицу).

Наименование Нагрузка, кг Собственная частота
под нагрузкой, Гц*
Осадка под
нагрузкой, мм*
мин. макс. мин. макс. мин. макс.
Vibromat SM 60/25 35 61 23,8 13,3 0,7 1,6
Vibromat SM 120/25 48 119 24,7 12,3 0,6 1,8
Vibromat SM 250/25 100 246 20,2 10,7 0,8 2,3
Vibromat SM 470/25 198 465 18,4 10,3 0,9 2,5
Vibromat SM 940/25 329 923 17,7 10 1 3
Vibromat SM 60/50 35 59 16,2 9,2 1,4 3,1
Vibromat SM 120/50 48 110 16,9 9 1,2 3,3
Vibromat SM 250/50 100 226 13,8 7,7 1,7 4,5
Vibromat SM 470/50 198 392 12,1 7,4 2 4,7
Vibromat SM 940/50 329 794 11,7 7,1 2,2 5,6
Vibromat SM 60/75 35 58 13 7,5 2,2 4,5
Vibromat SM 120/75 48 107 13,6 7,4 1,9 4,9
Vibromat SM 250/75 100 214 11,1 6,5 2,5 6,3
Vibromat SM 470/75 198 349 9,7 6,5 3,1 6,1
Vibromat SM 940/75 329 722 9,3 5,9 3,4 7,9



Узнайте больше:
Характеристики

Эксплуатация и техническое обслуживание

Опоры Vibromat SM не требуют технического обслуживания при условии соблюдения инструкций по монтажу и эксплуатации:

  • Нагрузка на опоры Vibromat SM всегда должна передаваться только через верхнюю распределительную пластину.
  • Статическая нагрузка на опоры Vibromat SM не должна превышать величин, указанных в таблице.
  • Кратковременные динамические пиковые нагрузки до трех раз превышающие номинальные значения, не вызывают остаточных деформаций или изменений динамических свойств опор.
  • Предельно допустимые значения горизонтальной нагрузки на опору Vibromat SM не должны превышать 25% от величины действующей вертикальной нагрузки.
  • При установке машин, которые создают горизонтальные усилия, требуются специальные типы опор. Предложения по устройству таких опор могут быть предоставлены по запросу.


Устойчивость к окружающей среде

Опоры Vibromat SM выполнены из упругого материала, который устойчив к воздействию масел, смазок и влаги.
Тем не менее следует избегать контакта с растворителями. Несмотря на то, что опоры Vibromat SM устойчивы к воздействию влаги, они не должны быть постоянно погружены в воду. При воздействии интенсивного ультрафиолетового излучения, слой эластомера может потерять окраску, но физические свойства опор при этом будут оставаться неизменными. Рабочая температура опор Vibromat SM
составляет от -30° С и + 70° С.

Монтаж

  • Для крепления опор Vibromat SM к оборудованию в верхней распределительной пластине предусмотрена резьба М12.
  • Как правило, фиксация опор Vibromat SM к основанию не требуется. В случаях, когда по конструктивным или иным требованиям опоры должны быть закреплены к основанию, следует применять опоры с нижней металлической пластиной (Тип B и С).
  • Виброизолирующие опоры должны полностью опираться на нижнюю поверхность. Поверхности, на которые устанавливаются опоры Vibromat SM, должны быть ровными и горизонтальными.
  • Опоры устанавливаются на расстоянии не менее 2 см от прилегающих строительных элементов.  Опоры должны быть размещены под машиной таким образом, чтобы обеспечить равномерную осадку элементов под нагрузкой.
  • Стабильность и устойчивость машин с небольшой площадью основания и высоким центром тяжести должна быть дополнительно проверена.
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

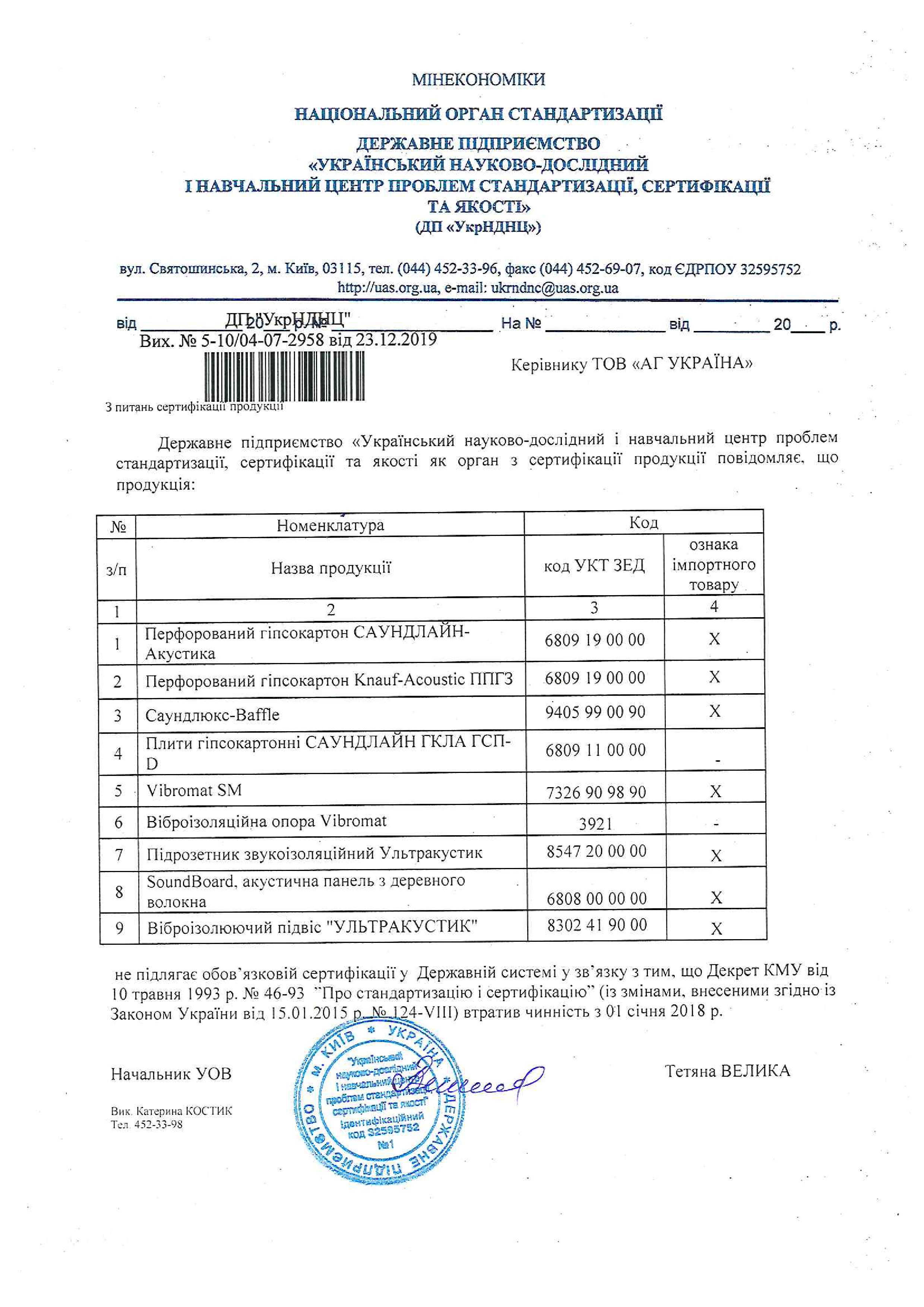

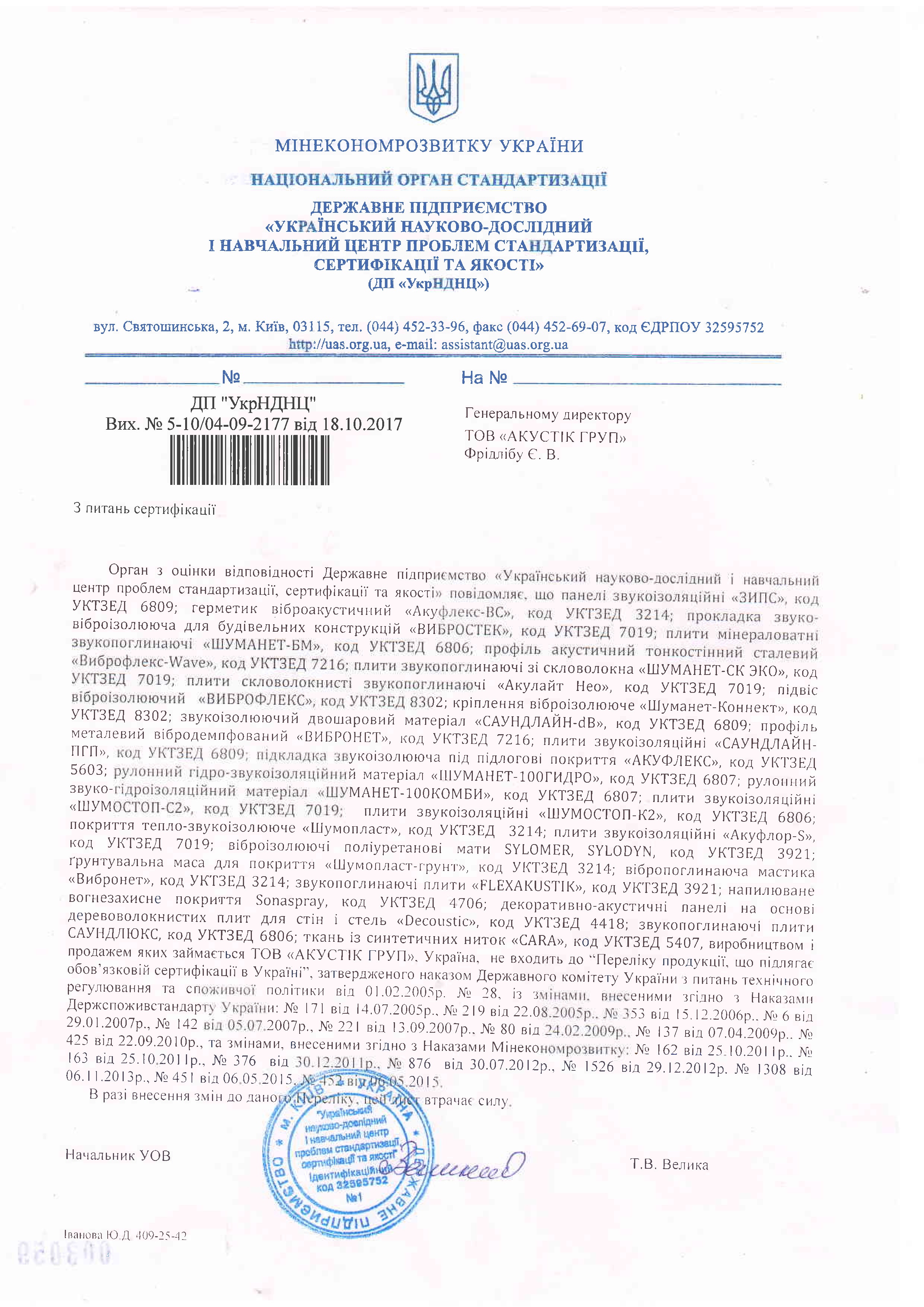

Сертификаты и патенты (Украина)
