Звукоизоляционная каркасная облицовка с применением Шуманет-коннект-ПС (90 мм)

  • Толщина конструкции: 90 мм
  • ΔRw ≈ 14-16 дБ
~40 2
Посчитать необходимое количество материалов

Самая тонкая система каркасной облицовки на виброкреплениях. Высота до 10 метров.

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

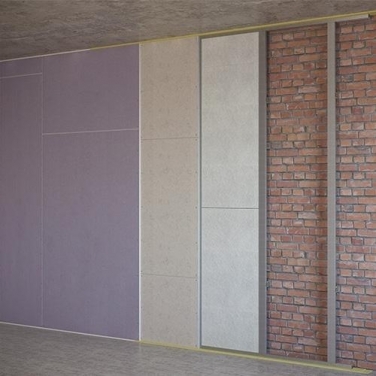

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Саундлайн-ГКЛА, виброизоляционной ленты Вибростек-М 100, герметика Акуфлекс-ВС, металлических профилей CD60 и UD27, виброподвесов Шуманет-коннект-ПС.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Саундлайн-ГКЛА
лист 2000 х 1200 х 12,5 мм (2,4 м2/лист)
- шт. 4.68 1 0.417 шт. 0.0
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
- шт. 26.62 1 0.7 шт. 0.0
Шуманет-ЭКО, стеклоплита НГ
1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2
- упак. 14.55 1 0.33 упак. 0.0

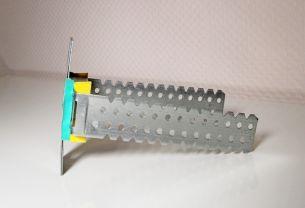

Шуманет-коннект ПС
виброизолирующие стеновые крепления
- шт. 5.20 1 1.7 шт. 0.0
Итого:
0.0

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 16.00 1 0.067 шт. 0.0
- шт. 5.2 1 0.6 шт. 0.0
Итого:
0.0

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Профиль ПС (CD) STRONG
Потолочный профиль 27/60, длина 3м
- шт. 1.93 1 0.67 шт. 0.0
Профиль ПН (UD) STRONG, 3м
потолочный направляющий профиль
- шт. 1.11 1 0.27 шт. 0.0
Итого:
0.0
Итого (при площади звукоизоляции 1 м2):
0.0

Партнерам





Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Саундлайн-ГКЛАвиброизоляционной ленты Вибростек-М 100, герметика Акуфлекс-ВСметаллических профилей CD60 и UD27, виброподвесов Шуманет-коннект-ПС.

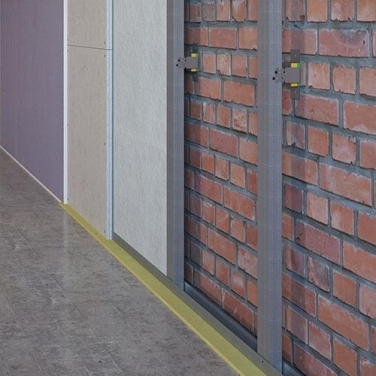

Металлические профили CD60 крепятся к изолируемой стене при помощи специальных виброподвесов Шуманет-коннект-ПС. Виброподвесы устанавливаются с шагом не более чем через каждые 1,5 погонных метра стоечного профиля, но не менее 3 штук при длине профиля до 3 метров.

От края профиля крепления монтируются на расстоянии не более 150 мм. Металлические профили UD28 монтируются к ограждающим конструкциям пола, потолка и боковых стен через два слоя звукоизоляционной прокладки Вибростек-М100.

Гипсокартонные облицовочные листы крепятся к каркасу с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек-М100 обрезаются, получившийся шов заполняют герметиком Акуфлекс-ВС.

Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (V 2.2UA март 2012 года) на листе 17 стр. 38.
