Звукоизоляционная независимая каркасная облицовка (90 мм)

  • Толщина конструкции: 90 мм
  • ΔRw ≈ 15-17 дБ
~33 2
Посчитать необходимое количество материалов

Монтируется на звукоизолирующий пол и к подвесному звукоизоляционному потолку. Высота до 3 метров.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак). Имеет ограничение по применимости - высота потолков до 3 м.

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

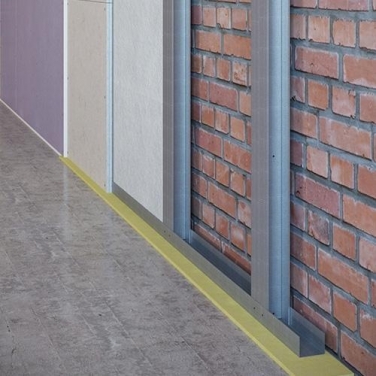

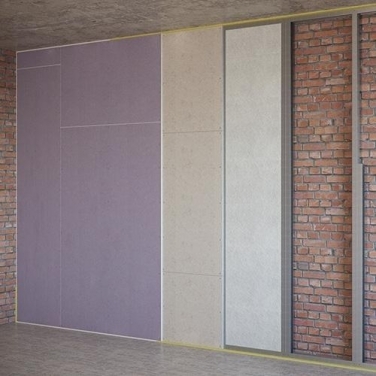

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Саундлайн-ГКЛА, виброизоляционной ленты Вибростек-М 100, герметика Акуфлекс-ВС, металлических профилей CW50 и UW50.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
- шт. 26.62 1 0.7 шт. 0.0
Саундлайн-ГКЛА
лист 2000 х 1200 х 12,5 мм (2,4 м2/лист)
- шт. 4.68 1 0.417 шт. 0.0
Шуманет-ЭКО, стеклоплита НГ
1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2
- упак. 14.55 1 0.34 упак. 0.0
Итого:
0.0

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 16.00 1 0.067 шт. 0.0
- шт. 5.2 1 0.6 шт. 0.0
Итого:
0.0

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Профиль ПП (CW) 50 стандарт, 3м
Стоечный профиль 50/40
- шт. 2.29 1 1.34 шт. 0.0
Профиль ПНП (UW) 50 стандарт
Направляющий профиль, 3м
- шт. 1.88 1 0.27 шт. 0.0
Итого:
0.0
Итого (при площади звукоизоляции 1 м2):
0.0

Партнерам

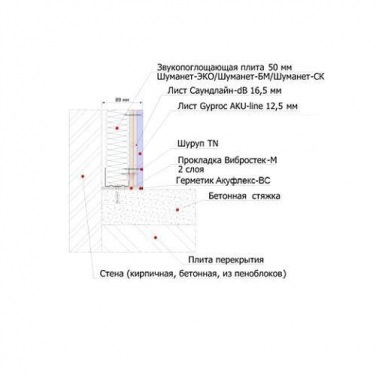

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Саундлайн-ГКЛА, виброизоляционной ленты Вибростек-М 100, герметика Акуфлекс-ВС, металлических профилей CW50 и UW50. Каркас звукоизоляционной облицовки монтируется с отступом 10 мм от изолируемой стены. К ограждающим конструкциям элементы звукоизоляционной облицовки примыкают исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100.

Внимание! Каркасная звукоизолирующая облицовка не должна иметь жестких связей с изолируемой стеной. В случае, если на облицовку действует консольная нагрузка (кухонные шкафы, тяжелые полки), то металлический каркас следует крепить к изолируемой стене при помощи виброподвесов Шуманет-коннект-ПС либо Шуманет-коннект-КС. Данные опоры применяются из расчета: одно крепление на каждые 1,5 м.п. стоечного профиля, но не менее 3 шт. при длине профиля до 3м. От края профиля крепление монтируется на расстоянии не более чем 150 мм.

Гипсокартонные облицовочные листы крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Акуфлекс-ВС. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (V 2.2UA март 2012 года) на листе 14 стр. 35.
