Звукоизоляционный пол по лагам с применением Sylomer (шаг 300 мм)

  • Толщина конструкции: 100 мм
  • ΔRw ≈ 8-10 дБ
  • ΔLnw ≈ 30 дБ
~33 2
Посчитать необходимое количество материалов

Звукоизоляция пола по лагам. Звукоизолирующая конструкция высокого уровня. Используется для защиты от воздушного и ударного шума.

Способ монтажа: сухой сборный пол.

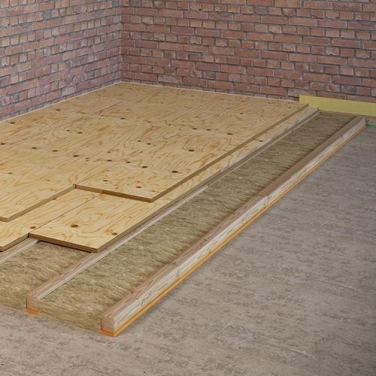

Конструкция представляет собой сборный сухой пол, состоящий деревянных лаг высотой 50 мм, уложенных с шагом 300 мм, и двух прикрученных к ним листов фанеры 18 мм, которые склеиваются между собой эластичной мастикой.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Sylomer SR 18, оранжевый
рулон 5000 х 1500 х 12,5 мм
- пог.м. 133.65 0.1 0.16 пог.м. 0.0
Sylomer SR 55 зеленый
рулон 5000 х 1500 х 12,5 мм
- пог.м. 211.61 0.1 0.02 пог.м. 0.0
Шуманет-ЭКО, стеклоплита НГ
1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2
- упак. 14.55 1 0.333 упак. 0.0
Итого:
0.0

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
- шт. 5.2 1 0.2 шт. 0.0
Вибростек М-150
рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)
- шт. 24.00 1 0.07 шт. 0.0
Итого:
0.0
Итого (при площади звукоизоляции 1 м2):
0.0

Партнерам





При устройстве конструкции применяются следующие материалы:

  • Звукопоглощающая вата Шуманет-ЭКО;
  • Эластомер Sylomer SR18;
  • Эластомер Sylomer SR55;
  • Герметик Акуфлекс-ВС;
  • Упругая прокладка Вибростек-М;
  • Деревянные лаги 50х50 мм;
  • Листы фанеры толщиной 18 мм;
  • Каучуковая мастика.

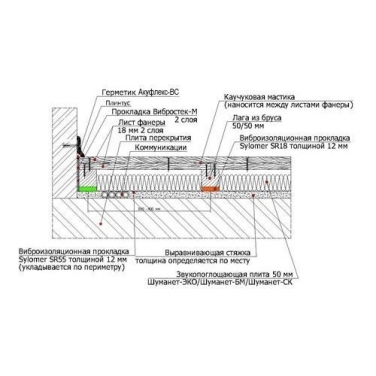

Конструкция представляет собой сборный сухой пол, состоящий деревянных лаг высотой 50 мм и двух прикрученных к ним листов фанеры 18 мм, которые склеиваются между собой эластичной мастикой. Между лагами укладывается звукопоглощающая вата Шуманет-ЭКО/СК/БМ.

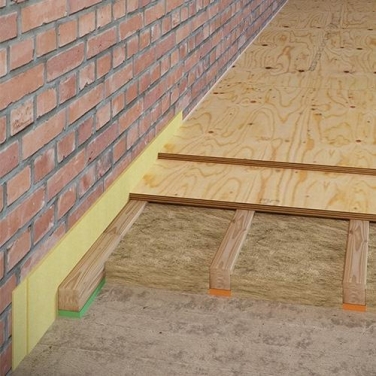

Лаги опираются на перекрытие через виброизолирующую прокладку из эластомера Sylomer. Ко всем боковым поверхностям (стенам, колоннам и порогам) конструкция пола прилегают через два слоя упругой прокладки из материала Вибростек-М.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (V 2.2UA март 2012 года) на странице 10. Основные узлы и чертежи - на страницах 59, 60 (листы 38, 39).
