Звукоизоляционный пол с применением Шумостоп-С2, К2 (2 слоя)

  • Толщина конструкции: 120 мм
  • ΔRw ≈ 11-13 дБ
  • ΔLnw ≈ 43 дБ
~12 2
Посчитать необходимое количество материалов

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция высокого уровня. Используется для защиты от ударного и воздушного шума.

Способ монтажа: влажный.

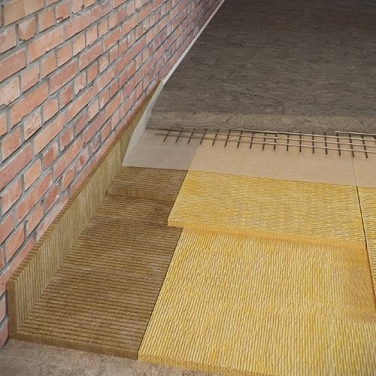

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм устроенной на звукоизоляционных плитах Шумостоп-С2, К2, которые укладываются в 2 слоя. При этом плиты Шумостоп-К2 укладываются на перекрытие по периметру пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Плиты Шумостоп-С2 укладываются на перекрытие пола внутри контура из плит Шумостоп-К2.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения, а также невозможность отгрузки материалов не кратно упаковке.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
Шумостоп-С2,стеклоплита
1250 х 600 х 20 мм, в упаковке 10шт./7,5 м2
- упак. 32.25 1 0.266 упак. 0.0
Шумостоп-К2,минплита
1200 х 300 х 20мм, в упаковке 10шт./3,6м2
- упак. 15.48 1 0.166 упак. 0.0
Итого:
0.0

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., € Сумма, €
- шт. 5.2 1 0.166 шт. 0.0
Итого:
0.0
Итого (при площади звукоизоляции 1 м2):
0.0

Партнерам





При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Плиты Шумостоп-С2, Шумостоп-К2;
  • Герметик Акуфлекс-ВС;
  • Армированная полиэтиленовая пленка;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

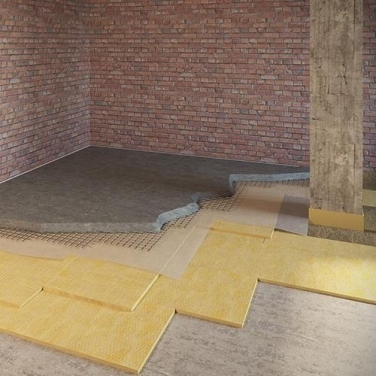

Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу в 2 слоя, без зазора.

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 80 мм. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам. Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (V 2.2UA март 2012 года) на странице 8. Основные узлы и чертежи - на страницах 51, 52 (листах 30, 31).
